Tipo puente lleno periférico de China ZBGX del alto rendimiento de la transmisión del sistema del raspador de barro usado para el tratamiento de aguas residuales
A nuestros clientes:
Los productos principales incluyen la pantalla de barra, el dispositivo de flotación mecánicos de aire, dosificando el dispositivo, el raspador del fango, la torre de enfriamiento, la jarra, el dispositivo de desengrase químico, la pantalla hidráulica, el separador de agua de la arena, el filtro, el transportador, el espesante, el filtro biológico, el agua ablandada, el equipo enterrado del tratamiento de aguas residuales, el etc.
El tipo central de ZCX conducir la sola máquina (doble) de la succión del tubo es conveniente para los tanques de sedimentación grandes y medianos con el consumo de agua periférico, la descarga periférica del agua, y la descarga central del barro. Se utiliza principalmente para la succión y la descarga de los tanques de sedimentación secundarios de depuradoras de aguas residuales urbanas.
Parámetros
| Number modelo/parámetros | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| Diámetro de la piscina Φ (m) | 25 30 35 40 45 50 | ||||||
| Profundidad profunda de la piscina H (m) | 4.0~5.5 (según las exigencias del consumidor) | ||||||
| Profundidad de agua del lado de la piscina H1 (m) | 3.5~5.0 (según las exigencias del consumidor) | ||||||
| Línea externa velocidad V (m/min) del borde | 2.0~3.0 | ||||||
| Poder del motor N (kilovatios) | 0,5 | 0,55 | 0,75 | 1,1 | 1,1 | 1,1 | |
| Tamaño de la instalación (milímetros) | B | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| B1 | Según las exigencias del consumidor | ||||||
| H3 | Según las exigencias del consumidor | ||||||
| L | Según las exigencias del consumidor | ||||||
| Carga vertical de la plataforma central P1 (KN) de la columna | 65 | 70 | 90 | 98 | 120 | 155 | |
| Carga del puente de trabajo P2 (KN) | 6,5 | 7,2 | 9,5 | 10,0 | 13,5 | 17 | |
| Esfuerzo de torsión de funcionamiento máximo M (N.m) | 140 | 168 | 268 | 448 | 505 | 560 | |
Características principales
1. Los canales de la entrada y del mercado alrededor del tanque de sedimentación se diseñan con las lado-secciones para asegurar la distribución y la salida de agua uniforme alrededor del tanque de sedimentación.
2. El dispositivo de conducción adopta una combinación de un reductor helicoidal del engranaje y de un reductor del engranaje de gusano para asegurar el esfuerzo de torsión y la velocidad de la salida, y el efecto de la transmisión es alto; el reductor se equipa de un dispositivo de protección excesivo del esfuerzo de torsión, que es en funcionamiento seguro y confiable.
3. Cuando se utiliza φ≤40m, una paja de un sólo lado, y si φ>40m, se utiliza una paja de doble cara.
4. El tubo de succión del barro utiliza un tubo perforado horizontal para descargar el barro, que no interfiere con el flujo de la densidad en el tanque y no asegura la estabilidad del agua.
5. la succión del barro en el tubo de succión cónico del barro se diseña y adopta la echada variable del agujero, desde adentro al exterior, de pequeño a grande, para asegurar la succión equilibrada del barro en la parte inferior de la charca entera, concentración de la succión del barro del aumento, y ahorra únicamente poder de la expulsión del barro.
6. Hay dos maneras de desnatar: placa que desnata y el desnatar del tubo (el anterior se utiliza convencionalmente).
7. El equipo es fácil de actuar, y la operación del equipo puede ser localmente directamente remotamente controlado/.
Principio de la estructura y de funcionamiento
El equipo adopta la transmisión central y el tipo de marco vertical. Las aguas residuales incorporan el tanque y los flujos circundantes de la distribución de agua uniformemente en la piscina a través de los agujeros de la distribución de agua en la parte inferior del tanque. Bajo acción del agua periférica que conserva la falda, las corrientes de la parte inferior de la piscina al centro, y el barro depende de su propio peso. El barro se deposita en la parte inferior de la piscina para formar una separación del barro-agua. El dispositivo de conducción conduce el marco vertical central para girar, y conduce el brazo del raspador y el tubo de succión para girar. Bajo acción de la presión hidrostática, el barro incorpora uniformemente el puerto de la succión dispuesto en el tubo de succión, y entonces pasos con la descarga central. El tubo del barro se descarga de la piscina a través de la válvula de manga del dren del barro bien. La cantidad de barro descargada se puede controlar por el grado de elevación de la válvula de manga. La espuma en la superficie del agua es desnatada al borde de la piscina por el dispositivo de la desnatadora de la escoria, y después raspó en el dren por el rastrillo del raspador y descargado de la piscina; mientras que el sobrenadante se descarga en el canal del mercado del agua a través de la placa triangular del vertedero del mercado del agua.

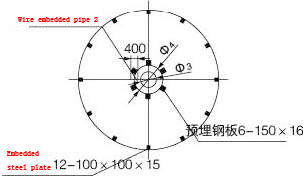

Parámetros y gráfico de tallas principales de la instalación

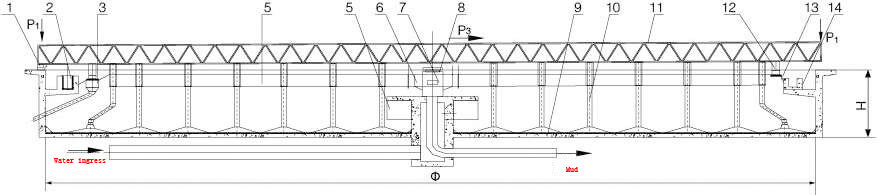

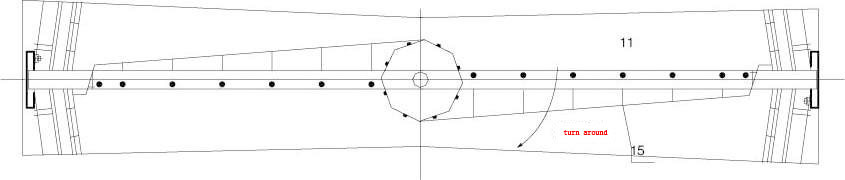

Carta del esquema y de la instalación
Del extremo del haz de la impulsión del dispositivo 2. del fregadero de la escobilla 3. de la escoria de la tolva 4. del fango de la colección del tanque 5. del flujo 6. del fango del cilindro 7. centrales 8. del tanque del poder de la ayuda 9. puentes centrales estabilizador 12 del funcionamiento del tubo 11 de la succión del colector y de succión del fango del colector 10. del fango. Rastrillo que raspa 13 de la escoria. Bafle 14 de la espuma. Placa 15 del vertedero del mercado del agua. Placa de la desnatadora de la escoria
