Ninguna pantalla de barra gruesa mecánica del ruido fluye pantalla de barra de Rate High Separative Efficiency en el tratamiento de aguas residuales
Atención:
Todos los tipos de equipos se pueden modificar para requisitos particulares acordando su requisito. Por favor no dude en decir sus parámetros, organigramas u otras demandas. La contestación rápida será entregada en 12 horas por el correo electrónico o la charla en línea.
Parámetros
|
Parámetro Tipo |
SL-4000 | SL-4500 | SL-5000 |
| Anchura X (milímetros) del equipo | 4000 | 4500 | 5000 |
| Anchura del canal (milímetros) | X+100 | X+100 | X+100 |
| Anchura de la barra (milímetros) | X-140 | X-140 | X-140 |
| Espacio de las barras (milímetros) | 40-150 | 40-150 | 40-150 |
| Ángulo de la instalación | 70-80 | 70-80 | 70-80 |
| Velocidad (m/min) | ≈3 | ≈3 | ≈3 |
| Poder del motor (kilovatios) | 2.2-3.0 | 2.2-3.0 | 3.0-4.0 |
Uso
La pantalla de barra fina se equipa al eje de cadena según ciertas graduaciones, que formarán una superficie dentada de circulación incluida de la grada. La superficie dentada de la grada del conjunto hace el ejercicio de circulación de arriba a abajo conducida por la cadena impulsora. La materia suspendida sólida interceptada en la grada dentada será escogida hasta la plataforma, y limpiada dando vuelta al cepillo. Entonces la meta de proteger la bomba de agua y de reducir la cantidad de trabajo subsiguiente será alcanzada.

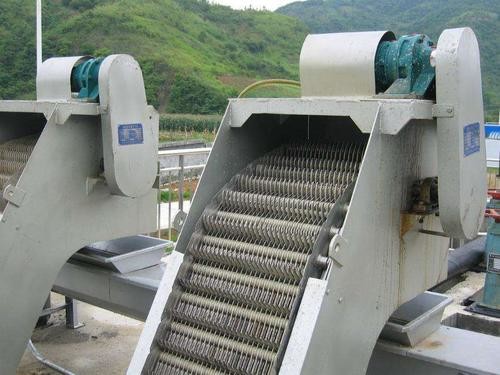

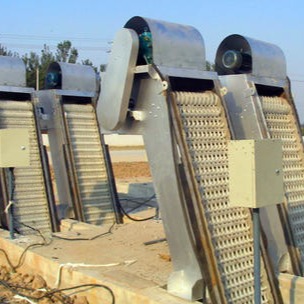

Principio de la estructura y de funcionamiento
El equipo adopta un tipo del back-down y un tipo de cadena rotatorio. La superficie de la rejilla del agua se compone de una placa dentada del rastrillo y de una barra fija. Cuando las aguas residuales atraviesan, la ruina más grande que el espacio de la barra se intercepta, y los dientes del rastrillo de la placa dentada del rastrillo penetran el hueco de la barra. Cuando el dispositivo de conducción conduce la cadena de la tracción para hacer un movimiento rotatorio, los dientes del rastrillo traen la ruina atrapada en la superficie de la rejilla de la parte inferior para rematar al mercado de la escoria. Cuando los dientes del rastrillo giran de arriba a abajo, la ruina confía en gravedad para moverse en sus los propio y cae en el transportador del puerto de la descarga, y después para ser transportada o para ser procesada más lejos.
Características principales
1. El dispositivo de conducción es conducido directamente por una rueda cycloidal del perno o un motor helicoidal del reductor del engranaje, que tiene las características de la estructura de poco ruido, compacta y de la operación estable;
2. Los dientes del rastrillo son de tipo oblicuo de la extremidad y se sueldan con autógena en un conjunto con el eje horizontal, que puede coger la basura y las misceláneas grandes;
3. El estante es una estructura integral del marco, con rigidez fuerte, la instalación fácil y el trabajo de mantenimiento menos diario;
4. El equipo es fácil de actuar, y la operación del equipo puede ser localmente directamente remotamente controlado/;
5. Para prevenir sobrecarga accidental, se equipa de la protección doble del perno de esquileo mecánico y de la sobreintensidad de corriente para hacer la operación del equipo segura y confiable;
6. Una parrilla secundaria se fija en la parte inferior. Cuando el rastrillo dentado da vuelta desde detrás de la parrilla principal a la parte delantera, la parrilla secundaria se ata automáticamente a la parrilla principal para evitar que el flujo de agua cortocircuitar y fluya en los restos flotantes.
|
Parámetros Tipo |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | ||
| Profundidad de agua del origen (m) | 3,0 | |||||
| Velocidad del agua (m/s) | 1,0 | |||||
| Espacio (milímetros) | 40 | Corriente (³ /s de m) | 5,66 | 6,87 | 8,06 | 8,26 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | ||
| 60 | 6,0 | 7,35 | 8,65 | 9,93 | ||
| 70 | 6,24 | 7,5 | 8,80 | 10,14 | ||
| 80 | 6,3 | 7,62 | 8,97 | 10,29 | ||
| 90 | 6,36 | 7,71 | 9,06 | 10,41 | ||
| 100 | 6,45 | 7,8 | 9,15 | 10,53 | ||
| 110 | 6,48 | 7,86 | 9,24 | 10,62 | ||
| 120 | 6,54 | 7,92 | 9,3 | 10,68 | ||
| 130 | 6,57 | 7,98 | 9,36 | 10,74 | ||
| 140 | 6,6 | 8,01 | 9,39 | 10,8 | ||
| 150 | 6,63 | 8,04 | 9,45 | 10,86 | ||
Carta del esquema y de la instalación
1. Pantalla de barra inferior del bafle 8. de la escoria del dispositivo de conducción del dispositivo 6. de la guía del estante 5. de la basura del estante 4. del rastrillo 3. del diente del soporte 2. del motor 7.
