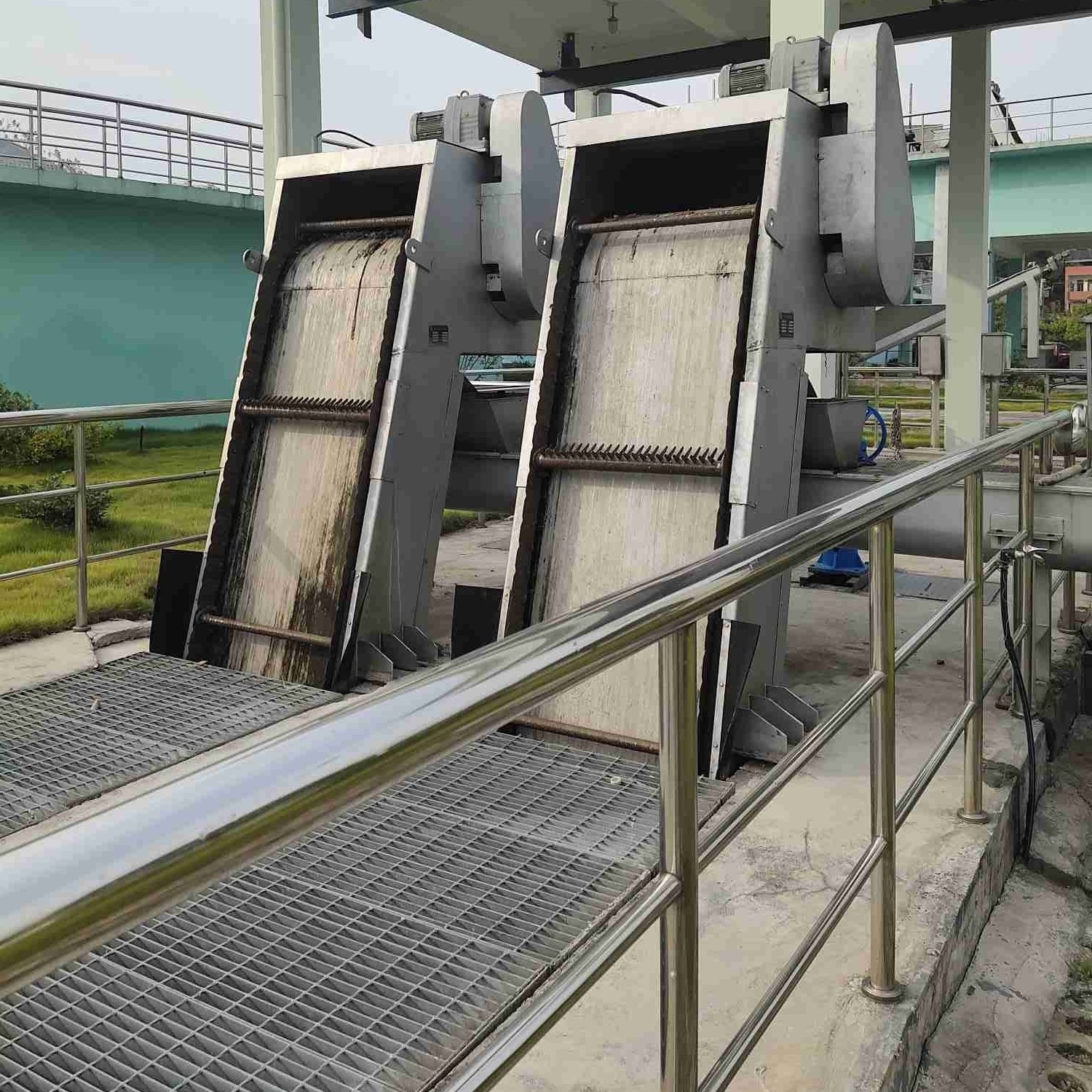

Tratamiento de aguas de barra de la eficacia alta de China de la pantalla de la pantalla gruesa mecánica del rastrillo en el tratamiento de aguas residuales
Breve introducción
Localizado en Yixing, una ciudad avanzada y hermosa de la provincia de Jiangsu, China, Longdai Co., Ltd es un proveedor del equipo de proceso de la industria petroquímica especializado en la investigación y desarrollo independiente &integrating de proceso ambiental, el diseño, la fabricación general del equipo de la protección del medio ambiente de contratación, y la fuente material relevante.
Parámetros
|
Parámetro Tipo |
SL-2500 | SL-3500 | SL-4000 | SL-4500 |
| Anchura X (milímetros) del equipo | 2500 | 3500 | 4000 | 4500 |
| Anchura del canal (milímetros) | X+100 | X+100 | X+100 | X+100 |
| Anchura de la barra (milímetros) | X-140 | X-140 | X-140 | X-140 |
| Espacio de las barras (milímetros) | 40-150 | 40-150 | 40-150 | 40-150 |
| Ángulo de la instalación | 70-80 | 70-80 | 70-80 | 70-80 |
| Velocidad (m/min) | ≈3 | ≈3 | ≈3 | ≈3 |
| Poder del motor (kilovatios) | 1.1-2.2 | 1.1-2.2 | 2.2-3.0 | 2.2-3.0 |
Uso
El equipo puede ajustar arbitrariamente el intervalo de la operación del equipo según las necesidades de usuarios de realizar la operación periódica; puede ser controlado automáticamente según la diferencia llana líquida entre el delantero y trasero de la rejilla; y tiene una función de control manual para facilitar mantenimiento. Los usuarios pueden elegir arbitrariamente según diversas necesidades del trabajo. Debido al diseño estructural razonable del equipo, tiene una capacidad fuerte de la uno mismo-purificación cuando el equipo está funcionando, y no habrá bloqueo, así que la carga de trabajo diaria del mantenimiento es muy pequeña.
Principio de la estructura y de funcionamiento
El equipo adopta un tipo del back-down y un tipo de cadena rotatorio. La superficie de la rejilla del agua se compone de una placa dentada del rastrillo y de una barra fija. Cuando las aguas residuales atraviesan, la ruina más grande que el espacio de la barra se intercepta, y los dientes del rastrillo de la placa dentada del rastrillo penetran el hueco de la barra. Cuando el dispositivo de conducción conduce la cadena de la tracción para hacer un movimiento rotatorio, los dientes del rastrillo traen la ruina atrapada en la superficie de la rejilla de la parte inferior para rematar al mercado de la escoria. Cuando los dientes del rastrillo giran de arriba a abajo, la ruina confía en gravedad para moverse en sus los propio y cae en el transportador del puerto de la descarga, y después para ser transportada o para ser procesada más lejos.
Características principales
1. El dispositivo de conducción es conducido directamente por una rueda cycloidal del perno o un motor helicoidal del reductor del engranaje, que tiene las características de la estructura de poco ruido, compacta y de la operación estable;
2. Los dientes del rastrillo son de tipo oblicuo de la extremidad y se sueldan con autógena en un conjunto con el eje horizontal, que puede coger la basura y las misceláneas grandes;
3. El estante es una estructura integral del marco, con rigidez fuerte, la instalación fácil y el trabajo de mantenimiento menos diario;
4. El equipo es fácil de actuar, y la operación del equipo puede ser localmente directamente remotamente controlado/;
5. Para prevenir sobrecarga accidental, se equipa de la protección doble del perno de esquileo mecánico y de la sobreintensidad de corriente para hacer la operación del equipo segura y confiable;
6. Una parrilla secundaria se fija en la parte inferior. Cuando el rastrillo dentado da vuelta desde detrás de la parrilla principal a la parte delantera, la parrilla secundaria se ata automáticamente a la parrilla principal para evitar que el flujo de agua cortocircuitar y fluya en los restos flotantes.
Carta de la corriente
|
Parámetros Tipo |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | ||
| Profundidad de agua del origen (m) | 3,0 | |||||
| Velocidad del agua (m/s) | 1,0 | |||||
| Espacio (milímetros) | 40 | Corriente (³ /s de m) | 5,66 | 6,87 | 8,06 | 8,26 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | ||
| 60 | 6,0 | 7,35 | 8,65 | 9,93 | ||
| 70 | 6,24 | 7,5 | 8,80 | 10,14 | ||
| 80 | 6,3 | 7,62 | 8,97 | 10,29 | ||
| 90 | 6,36 | 7,71 | 9,06 | 10,41 | ||
| 100 | 6,45 | 7,8 | 9,15 | 10,53 | ||
| 110 | 6,48 | 7,86 | 9,24 | 10,62 | ||
| 120 | 6,54 | 7,92 | 9,3 | 10,68 | ||
| 130 | 6,57 | 7,98 | 9,36 | 10,74 | ||
| 140 | 6,6 | 8,01 | 9,39 | 10,8 | ||
| 150 | 6,63 | 8,04 | 9,45 | 10,86 | ||
Carta del esquema y de la instalación
1. Pantalla inferior del bafle 8.Bar de la escoria del dispositivo de conducción del dispositivo 6. de la guía del estante 5. de la basura del estante 4. del rastrillo 3. del diente del soporte 2. del motor 7.
¿Por qué elíjanos?
1. Longdai tiene más que 10 años de la experiencia en el tratamiento de las aguas residuales y del barro.
2. Introducimos Alemán la tecnología, así nuestro producto es mucho mejores que otros fabricantes chinos.
3. Utilizamos solamente las mejores partes del mejor proveedor.
4. Tenemos nuestro propio centro del R&D y sistema completo de la fabricación.
