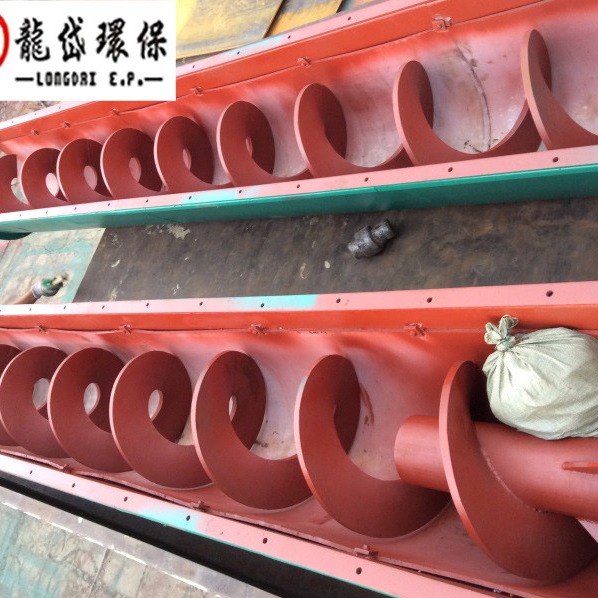

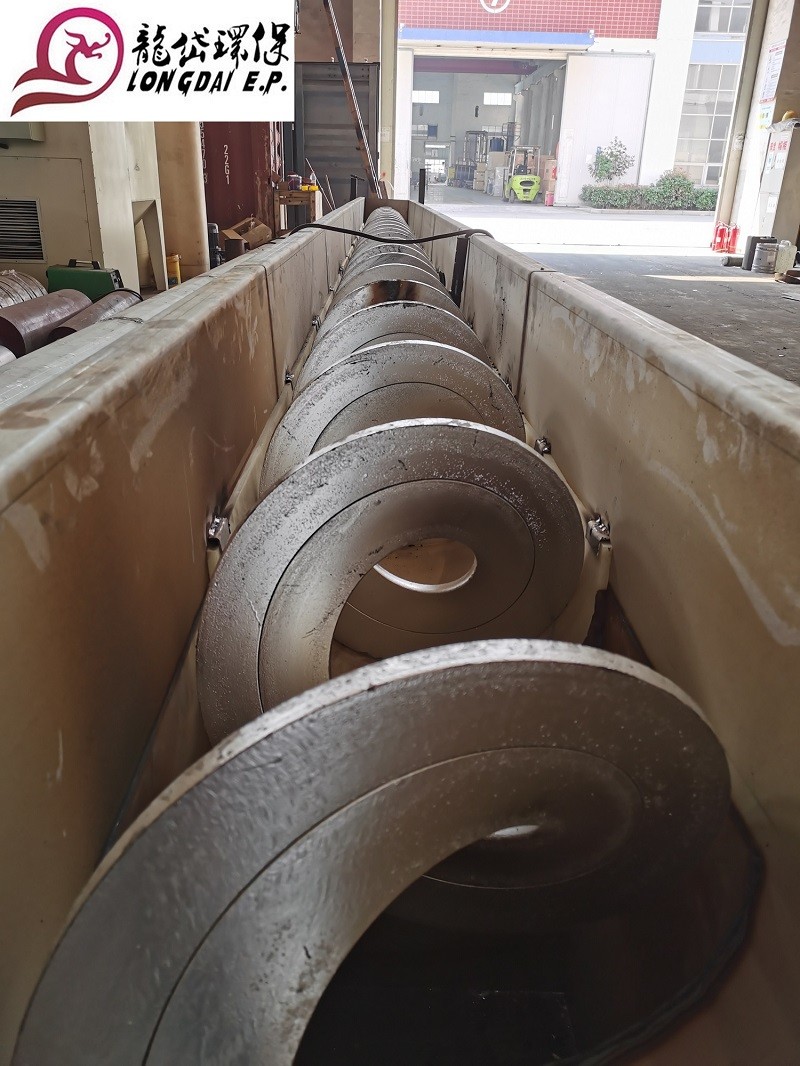

Transportador de tornillo giratorio de Shaftless, transportador de tornillo horizontal 16r/min

Tornillo giratorio del trabajo confiable fácil flexible horizontal del mantenimiento del transportador de tornillo de Shaftless

Uso

El transportador de tornillo es una clase de maquinaria que utilice un motor para conducir la rotación espiral y para empujar los materiales para alcanzar el propósito de la transportación. Puede ser transportado horizontalmente, oblicuo o verticalmente, y tiene las ventajas de la estructura simple, de la pequeña superficie transversal, del buen aislamiento, de la operación conveniente, del mantenimiento fácil, y del transporte cerrado conveniente. Los transportadores de tornillo se dividen en dos tipos, transportadores de tornillo del eje y transportadores de tornillo shaftless en la transportación de la forma, y transportadores en forma de "U" del transportador de tornillo y tubulares de tornillo en aspecto. Los transportadores de tornillo del eje son convenientes para los materiales secos no viscosos del polvo y los materiales de la pequeña partícula (por ejemplo: cemento, cenizas volantes, cal, grano, etc.) mientras que los transportadores de tornillo shaftless son convenientes para los transportadores con los materiales viscosos y fáciles de enrollar. (Por ejemplo: el barro, la biomasa, la basura, el etc.) el principio de trabajo del transportador de tornillo es que la cuchilla giratoria del tornillo empuja el material que se transportará por el transportador de tornillo. La fuerza que evita que el material gire con la cuchilla del transportador de tornillo es el peso del material sí mismo. La resistencia friccional de la cubierta del transportador de tornillo al material. La cuchilla espiral soldada con autógena en el eje de rotación del transportador de tornillo, la superficie de la cuchilla tiene la superficie sólida, la superficie de la correa, la superficie de la cuchilla y otros tipos según los diversos materiales que se transportarán. El eje del tornillo del transportador de tornillo tiene un cojinete empuje en el final de la dirección del movimiento material para dar la fuerza de reacción axial del tornillo con el material. Cuando la longitud de la máquina es larga, un transporte intermedio de la suspensión debe ser añadido.

Parámetros

Características y usos
el transportador de tornillo tiene las características siguientes:
1) la estructura es relativamente simple y el coste es bajo.
2) trabajo confiable, mantenimiento fácil y gestión.
3) tamaño compacto, pequeño tamaño de la sección, y pequeño espacio. Es fácil conseguir dentro y fuera de las portillas y de los carros durante la descarga de operaciones en puertos.
4) el transporte sellado puede ser observado, que es conducente al transporte de los materiales del vuelo, calientes y el fuerte-oler, que pueden reducir la contaminación ambiental y mejorar las condiciones de trabajo de los trabajadores portuarios.
5) fácil cargar y descargar. El transportador de tornillo horizontal se puede cargar y descargar en cualquier momento en la línea transportadora; el transportador de tornillo vertical se puede equipar de un dispositivo que reclama relativamente de rosca para tener funcionamiento que reclama excelente.
6) puede transportar en revés, y puede también hacer que un transportador transporta los materiales en dos direcciones al mismo tiempo, es decir, hacia el centro o lejos del centro.
7) el consumo de energía de la unidad es relativamente grande.
8) el material es fácil ser machacado y ser llevado durante el proceso transportador, y la cuchilla espiral y el canal también se llevan seriamente.
Características estructurales
(1) las cuchillas espirales del transportador de tornillo tienen tres tipos: tipo espiral sólido de la superficie, tipo de la superficie del espiral de la correa y tipo superficial del espiral de la cuchilla. La superficie espiral sólida se llama el método de fabricación de s. La echada espiral del tipo de GX es 0,8 veces el diámetro de la cuchilla. El tipo transportador del LS de tornillo es conveniente para transportar el polvo y los materiales granulares. La superficie del espiral de la correa también se llama el método de fabricación de D, y su echada espiral es lo mismo que el diámetro de la cuchilla espiral, que es conveniente para transportar el polvo y los pequeños materiales. La superficie espiral de paletas se utiliza menos, y se utiliza principalmente para transportar los materiales de gran viscosidad y compresibles. Durante el proceso transportador, el revolvimiento y la mezcla se terminan al mismo tiempo. La echada espiral es cerca de 1,2 veces el diámetro de la cuchilla espiral.
(2) las cuchillas del tornillo del transportador de tornillo tienen dos direcciones de la rotación, zurdo y derecho.
(3) los tipos de transportadores de tornillo incluyen transportadores de tornillo fijos horizontales y transportadores de tornillo verticales. El transportador de tornillo fijo horizontal es el tipo más de uso general. El transportador de tornillo vertical se utiliza para levantar los materiales en una distancia corta. La altura transportadora está generalmente no más los que 8m. La cuchilla del tornillo es un tipo superficial sólido. Debe tener un tornillo horizontal que alimenta para asegurar la presión de alimentación necesaria.
(4) en la punta material del mercado los transportadores de tornillo del LS y de GX, 1/2 a 1 vuelta del tornillo reverso se deben instalar para evitar que el extremo sea bloqueado por el polvo.
(5) el transportador de tornillo se compone de tres porciones: el cuerpo del tornillo, la entrada y el mercado y el dispositivo de conducción.
El cuerpo de máquina del tornillo se compone de un transporte principal, de un transporte de la cola, de un transporte de la suspensión, de un tornillo, de una cubierta, de una tapadera y de una base.

El dispositivo de conducción se compone de un motor, de un reductor, de un acoplamiento y de una base.
