Grey Wastewater Treatment Tank, filtro de tambor rotatorio micro

Tipo el tanque inoxidable de XLJ del tratamiento de aguas residuales de la máquina micro del filtro del tambor rotatorio de China

Principio de funcionamiento

El filtro micro del tambor rotatorio es un nuevo tipo de equipo de la separación de sólido-líquido, que puede reducir con eficacia los sólidos suspendidos (SS) en aguas residuales. Su principio de trabajo es: los flujos de las aguas residuales en el tambor hueco, y debido a la gravedad, se mueve desde el lado interno del filtro al lado externo. La salida, los sólidos suspendidos en el agua se atrapa dentro del filtro de acero inoxidable. El tambor rotativo gira lentamente, y la bomba de repercusión dibuja y filtra el efluente para repercutir la pantalla de filtro. Los pasos del agua que limpian con un chorro de agua a través de la boca en la cima del tambor para limpiar el filtro con un chorro de agua del exterior al interior del filtro. La materia en partículas lavada es recogida por el tanque de la colección del agua de la turbulencia y descargada del equipo a través del tubo de las aguas residuales.

Parámetros

Estructura del equipo

El filtro micro de tambor rotatorio, refiere por favor a la imagen correcta para la estructura de las piezas principales del equipo:

1. Dispositivo de la impulsión: Proporciona el poder para la rotación del tambor, adopta la impulsión directa, ningún par intermedio de la transmisión, y tiene una estructura simple y estable;

2. Cuerpo de la caja: El cuerpo de la caja es una estructura semi-cerrada y es un portador de tambor. Hay área de la entrada del agua y se mejora el área del flujo constante dentro, de modo que la corriente en el tambor sea estable, y el efecto de filtración;

3. Cubierta: Mantenga la máquina entera una estructura cerrada, evite con eficacia el chapoteo del agua, y mejore el anillo de funcionamiento

territorio;

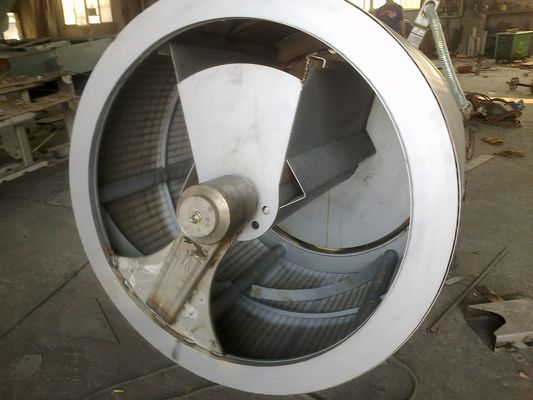

4. Tambor rotatorio: Es un portador de la malla del micro-filtro, con un extremo se cerró y la otra estructura abierta. El líquido filtrado entra a través del extremo abierto y se descarga después de ser filtrada por el filtro. El a capital fijo está conectada con el dispositivo de conducción;

5. Dispositivo que limpia con un chorro de agua: para proporcionar la protección para la limpieza y la regeneración del filtro micro. Este equipo proporciona un canal de limpieza bidireccional. Cuando la concentración de materia suspendida en el líquido filtrado es alta, la limpieza bidireccional se puede girar para asegurar el efecto limpiador del filtro;

6. Filtro micro: Este componente es el componente de la base del dispositivo. La malla de acero inoxidable fina 316L en esta parte es conectada con el marco circular de acero inoxidable superior y más bajo de la cruz-rejilla del alambre de acero 316L por tecnología de proceso especial, y clavó el marco inoxidable de la placa de acero, de modo que la pantalla de filtro garantice suficiente área de la filtración y suficiente fuerza. Comparado con otros métodos de fijación, esta clase de bastidor de acero circular de la malla de alambre es más lisa, y la probabilidad de interceptar y de tirar la materia suspendida filamentosa en las aguas residuales es más baja, que garantiza completamente el efecto del tratamiento de aguas residuales. El diseño de la asamblea de la pantalla de filtro y del cuerpo de tambor es ingenioso, que pueden ser desmontados y ser instalados fácilmente;

7. Detección llana líquida: Este equipo se equipa de un dispositivo de detección llano líquido, que puede detectar bajo, los niveles del medio y del apogeo. Puede ser combinado con el convertidor de frecuencia para realizar automáticamente la operación del punto bajo, media y de alta velocidad del dispositivo de la impulsión, que puede asegurarse que el efecto de filtración y hacer el ciclo de vida del equipo esté ampliado. También tiene cierre ultrabajo del nivel del agua y funciones ultraaltas de la alarma del nivel del agua;

8. Puerta de observación: La puerta de observación movible es conveniente para la inspección diaria, el mantenimiento y la revisión, y la abertura y el cierre es flexibles;

9. El tanque de la descarga de aguas residuales: El tanque de la colección en el tambor puede recoger la materia suspendida interceptada por la filtración en el tanque de las aguas residuales. Al mismo tiempo, la materia suspendida fina que se pega a la pantalla de filtro y la malla es lavada por el dispositivo que se lava y las aguas residuales también se recogen en el tanque de las aguas residuales y se descargan a través del tubo de las aguas residuales, de modo que la suciedad no acumule dentro del equipo;

10. Dispositivo de la ayuda: desempeñe un papel en el apoyo de la operación normal del tambor. Hecho de materiales sin necesidad de mantenimiento especiales, ninguna necesidad de la lubricación y mantenimiento general, vida de servicio larga y desmontaje y reemplazo fáciles;

11. Bomba de agua que limpia con un chorro de agua: Proporciona un de alta presión, fuente de agua potable para el dispositivo que limpia con un chorro de agua, y la fuente de agua de limpieza se toma del agua filtrada en sí mismo. Para evitar que la boca estorbe, un filtro adicional está instalado en la tubería a más completamente para asegurar el efecto limpiador del dispositivo que limpia con un chorro de agua sobre el filtro. La cantidad de agua que limpia con un chorro de agua requerida por este equipo es muy pequeña, explicando solamente cerca de 0,5% de su propia capacidad de proceso, haciendo este equipo más ahorro de energía y respetuoso del medio ambiente;

12. Sistema de tubería: para la entrada y el mercado del agua, y para vaciar del equipo sí mismo.

Características principales

1. Funcionamiento excelente de los medios de filtro. El medio de filtro usado en el filtro de este equipo es acero inoxidable. Comparado con el material del paño y del poliéster de la fibra del filtro de la placa giratoria, tiene muchas ventajas: buena uniformidad del poro, fuerza de alta resistencia, velocidad de filtración rápida, durabilidad duradera, no fáciles bloquear, y resistencia fuerte de la acción corrosiva.

2. Fácil substituir el filtro. La malla independiente puede ser quitada independientemente sin afectar a otros filtros.

3. Resistencia de impacto fuerte. El equipo puede actuar normalmente cuando el agua SS de la entrada no es más alta que 40mg/L1.

4. El filtro puede correr continuamente. La repercusión y la filtración no se afectan.

5. Pequeña pérdida principal. La pérdida principal es menos de los 30cm.

6. Buen efecto del tratamiento. La calidad efluente SS es menos que 10mg/L.

7. Corra el control completamente automatizado.

8. Pequeña huella. En el caso del mismo volumen del agua del tratamiento, el área del tipo equipo micro del TR de la filtración es mucho más pequeña que el otro equipo de proceso de filtración.

9. La repercusión consume poca agua. Las impurezas no son fáciles de acumular en la pantalla de filtro, y el agua de alta presión de la turbulencia puede quitar fácilmente impurezas. El agua usada se toma del agua filtrada, y el consumo de agua es 0,3% del volumen tratado del agua, que es mucho más bajo que el consumo de agua -5% del 3% de otros filtros similares

10. El consumo de energía de funcionamiento bajo, menos de 1/4 de otros filtros similares, gastos de explotación por la tonelada de agua es 0,002 yuan.

Uso

1. Depuradora de aguas residuales: el proyecto que actualiza estándar de actualizar el efluente del nivel B para nivelar A

2. Reutilización del agua reclamada: Filtre profundamente la materia en partículas suspendida insoluble a través de este equipo para alcanzar el propósito del reciclaje del agua;

3. Tratamiento de aguas residuales industrial: Según los requisitos de diversos tipos de industrias, este equipo puede separar y filtrar el agua usada para hacer que la calidad del agua relevante resuelve el propósito del uso de la empresa, o cumpla los requisitos relevantes de la descarga de la protección del medio ambiente.

Embalaje y entrega

Embalaje impermeable con el estándar internacional de la exportación por los 20ft, los 40ft, envase 40hp. Las colocaciones del equipo, el motor eléctrico y el armario de alimentación serán embalados en caja de madera del caso o del hierro. El otro equipo será embalado por el paño plástico de las Color-rayas.
