Pantalla de barra mecánica inoxidable del río de la conservación del agua del estilo del SL usada para el río de la estación de bomba
A nuestros clientes:
No somos profesionales en la imagen que embellece, todas nuestras imágenes se toman en sitio o en nuestro taller. Enganchamos a fabricar casi toda clase de equipos del tratamiento de aguas residuales. Cualquier pregunta, no dude en entrarnos en contacto con por favor. Gracias.
Parámetros
|
Parámetro Tipo |
SL-2500 |
| Anchura X (milímetros) del equipo | 2500 |
| Anchura del canal (milímetros) | X+100 |
| Anchura de la barra (milímetros) | X-140 |
| Espacio de las barras (milímetros) | 40-150 |
| Ángulo de la instalación | 70-80 |
| Velocidad (m/min) | ≈3 |
| Poder del motor (kilovatios) | 1.1-2.2 |
Uso

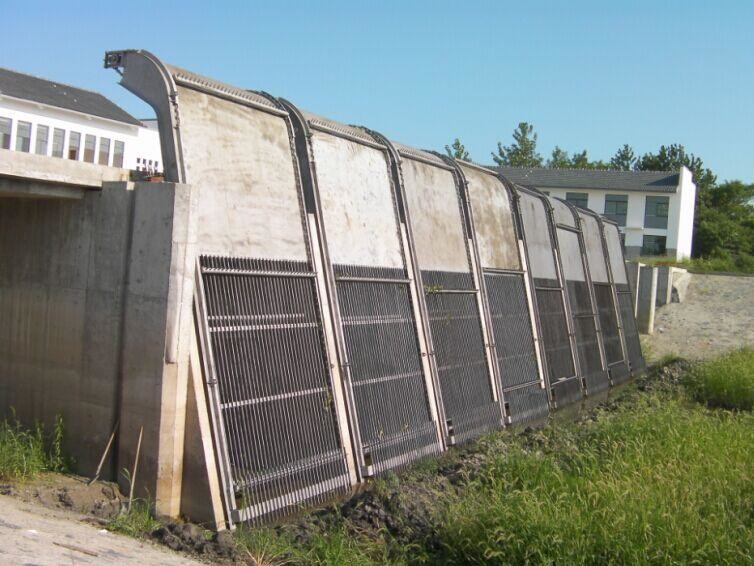

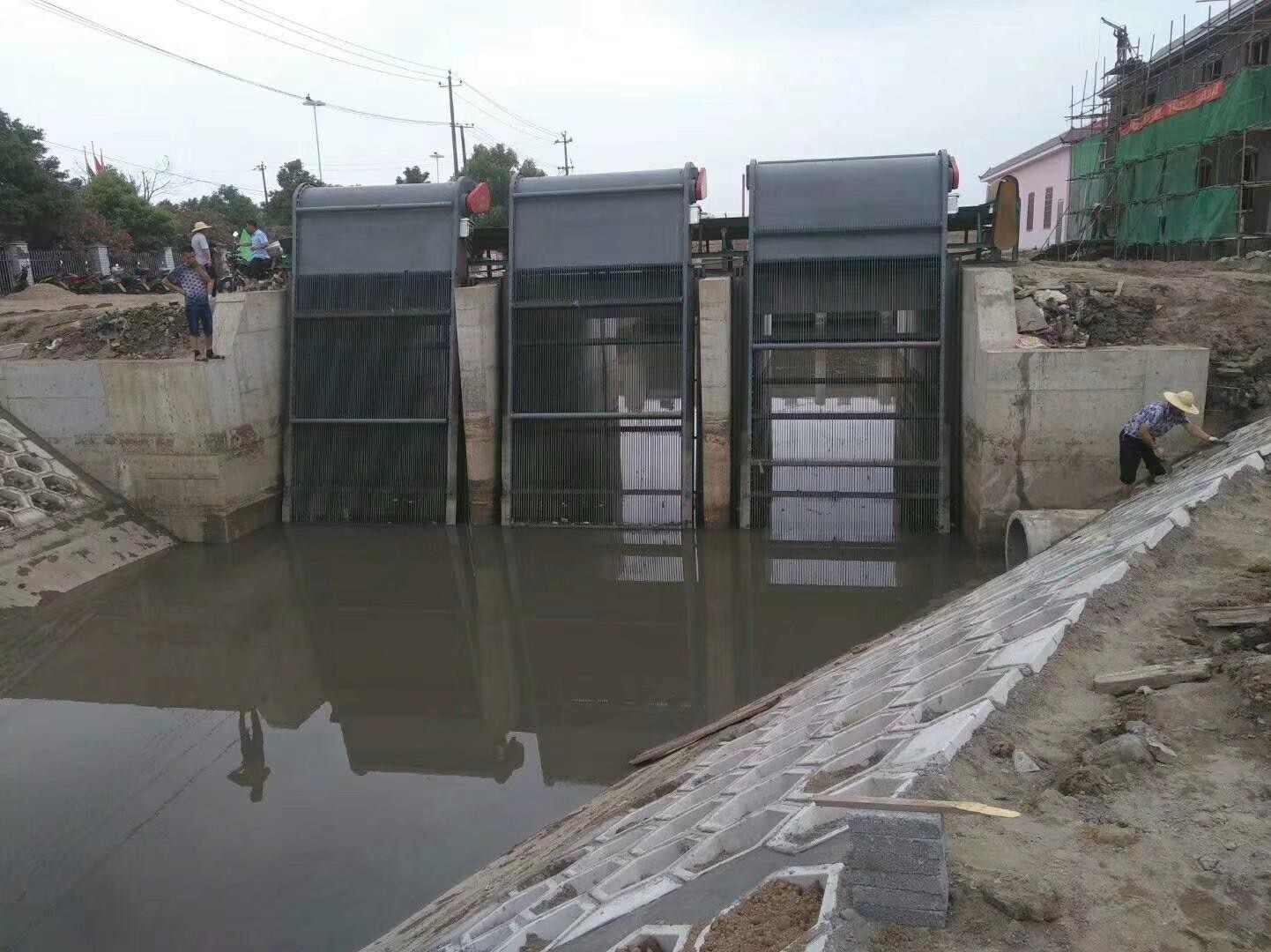

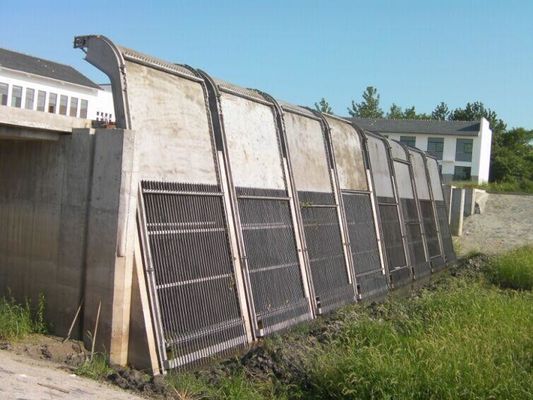

Se utiliza principalmente para las estaciones de bombeo del drenaje, los ríos, y las entradas del agua de las estaciones de bombeo grandes de la conservación del agua con flujos grandes para interceptar los restos flotantes sólidos grandes en el cuerpo del agua para asegurar el flujo liso de agua.
Principio de la estructura y de funcionamiento
El equipo adopta un tipo del back-down y un tipo de cadena rotatorio. La superficie de la rejilla del agua se compone de una placa dentada del rastrillo y de una barra fija. Cuando las aguas residuales atraviesan, la ruina más grande que el espacio de la barra se intercepta, y los dientes del rastrillo de la placa dentada del rastrillo penetran el hueco de la barra. Cuando el dispositivo de conducción conduce la cadena de la tracción para hacer un movimiento rotatorio, los dientes del rastrillo traen la ruina atrapada en la superficie de la rejilla de la parte inferior para rematar al mercado de la escoria. Cuando los dientes del rastrillo giran de arriba a abajo, la ruina confía en gravedad para moverse en sus los propio y cae en el transportador del puerto de la descarga, y después para ser transportada o para ser procesada más lejos.
Características principales
1. El dispositivo de conducción es conducido directamente por una rueda cycloidal del perno o un motor helicoidal del reductor del engranaje, que tiene las características de la estructura de poco ruido, compacta y de la operación estable;
2. Los dientes del rastrillo son de tipo oblicuo de la extremidad y se sueldan con autógena en un conjunto con el eje horizontal, que puede coger la basura y las misceláneas grandes;
3. El estante es una estructura integral del marco, con rigidez fuerte, la instalación fácil y el trabajo de mantenimiento menos diario;
4. El equipo es fácil de actuar, y la operación del equipo puede ser localmente directamente remotamente controlado/;
5. Para prevenir sobrecarga accidental, se equipa de la protección doble del perno de esquileo mecánico y de la sobreintensidad de corriente para hacer la operación del equipo segura y confiable;
6. Una parrilla secundaria se fija en la parte inferior. Cuando el rastrillo dentado da vuelta desde detrás de la parrilla principal a la parte delantera, la parrilla secundaria se ata automáticamente a la parrilla principal para evitar que el flujo de agua cortocircuitar y fluya en los restos flotantes.
Carta de la corriente
|
Parámetros Tipo |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| Profundidad de agua del origen (m) | 3,0 | |||||||
| Velocidad del agua (m/s) | 1,0 | |||||||
| Espacio (milímetros) | 40 | Corriente (³ /s de m) | 5,66 | 6,87 | 8,06 | 8,26 | 10,46 | 11,66 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | 10,86 | 12,09 | ||
| 60 | 6,0 | 7,35 | 8,65 | 9,93 | 11,22 | 12,51 | ||
| 70 | 6,24 | 7,5 | 8,80 | 10,14 | 11,46 | 12,75 | ||
| 80 | 6,3 | 7,62 | 8,97 | 10,29 | 11,64 | 12,96 | ||
| 90 | 6,36 | 7,71 | 9,06 | 10,41 | 11,7 | 13,11 | ||
| 100 | 6,45 | 7,8 | 9,15 | 10,53 | 11,88 | 13,26 | ||
| 110 | 6,48 | 7,86 | 9,24 | 10,62 | 12 | 13,35 | ||
| 120 | 6,54 | 7,92 | 9,3 | 10,68 | 12,06 | 13,47 | ||
| 130 | 6,57 | 7,98 | 9,36 | 10,74 | 12,15 | 13,53 | ||
| 140 | 6,6 | 8,01 | 9,39 | 10,8 | 12,21 | 13,59 | ||
| 150 | 6,63 | 8,04 | 9,45 | 10,86 | 12,27 | 13,65 | ||
Carta del esquema y de la instalación
1.Motor pantalla del bafle 8.Bar del dispositivo 7.Slag del dispositivo 6.Driving del estante 5.Guide de la basura del rastrillo 3.Rack 4.Bottom del soporte 2.Tooth
