Tratamiento de aguas residuales mecánico de tambor rotatorio eficaz de la pantalla de barra de China ZG
A nuestros clientes:
No somos profesionales en la imagen que embellece, todas nuestras imágenes se toman en sitio o en nuestro taller. Enganchamos a fabricar casi toda clase de equipos del tratamiento de aguas residuales. Cualquier pregunta, no dude en entrarnos en contacto con por favor. Gracias.
Uso
ZG es un nuevo producto que integra las tres funciones del tratamiento fino de la basura de la barra, tornillo de la escoria de la barra que levanta y que exprime. El equipo se puede instalar en el canal o en el envase. Esta máquina se utiliza principalmente en el tratamiento de aguas residuales municipal y proyectos industriales del tratamiento de aguas residuales para interceptar los sólidos.
Parámetros y gráfico de tallas principales de la instalación
| Tipo | ZG600 | ZG780 | ZG1000 | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| Gap=6mm | 53 | 130 | 200 | 419 | |||
| Gap=10mm | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| Diámetro del tambor (milímetros) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| Anchura del canal (milímetros) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| L (M) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5 〜 9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| (M) | 2.6-6 | 2.6-6 | 3,2 〜 6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5~9 |
| h (milímetro) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k (milímetro) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W (milímetro) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b (milímetro) a-A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (milímetro) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| e=io de b (milímetro) | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (milímetro) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaxP1 (N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Carga P2 (N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Poder del motor (kilovatios) | 1,1 | 1,5 | 2,2 | 3 | ||||||||
Principio de la estructura y de funcionamiento
La hoja de la barra se hace en una cesta de forma de tambor de la pantalla según el hueco de la barra. Las corrientes tratadas adentro de delante de la cesta de la pantalla, de los filtros a través de la barra, y de los flujos al mercado de la piscina. La escoria de la barra se atrapa en la superficie de la barra. Cuando la diferencia del nivel del agua dentro y fuera de la barra alcanza cierto valor, el rastrillo dentado rotatorio instalado en el eje central gira para limpiar la suciedad. Cuando el rastrillo dentado de la escoria-limpieza coge la suciedad al top de la cesta, comienza a descargar la escoria (la escoria que puede caer bajo su propio peso se descarga en la ranura de la escoria), y entonces después de cumplir 15° al revés, la placa del diente de la limpieza de la escoria en la cima de la cesta raspa automáticamente la escoria que se adhiere a los dientes del rastrillo y la descarga en la ranura de la escoria. La escoria de la barra es levantada por el transportador de tornillo en la parte inferior del canal, y descargada después de ser exprimido y deshidratación en la sección acuciante superior.
Características principales
Esta máquina se compone de cesta de la barra, del elevador del tornillo, de la prensa de tornillo, del mecanismo del rastrillo del diente, de la placa de la limpieza del diente, del bastidor de la ayuda, del tubo de descarga de la escoria y de otros componentes. Debido a su trabajo especial, tiene las siguientes características:
1. La barra y la forma 35 de la corriente. Pesque con caña, debido a la formación de bafles, incluso mucha suciedad con un grueso más pequeño que el hueco de la pantalla de barra puede ser separado.
2. La pantalla de barra se equipa de un dispositivo que limpia con un chorro de agua, de un dispositivo en modo bloque del rastrillo, y de una función autolimpiador.
3. La estructura cilíndrica aumenta el flujo de la parrilla comparada a la pantalla de barra tradicional, reduce la pérdida principal, y reduce el avión de la acumulación delante de la parrilla.
4. Todas las partes en contacto con el agua se hacen del acero inoxidable, y son tratadas por la conserva en vinagre y la estabilización. En todas las aguas residuales civiles y la mayoría del agua industrial, tiene funcionamiento y larga vida anticorrosión fuertes.
5. La pesca integrada, transportando, y el tratamiento de la compresión a través de la pantalla de barra no sólo ahorra el espacio, pero también reduce el coste de disposición de basura subsiguiente.
6. No hay casi necesidad del mantenimiento, ninguna necesidad de reaprovisionar de combustible en el punto giratorio, y la unidad de impulsión tiene muy pocas veces de reaprovisionamiento de combustible.

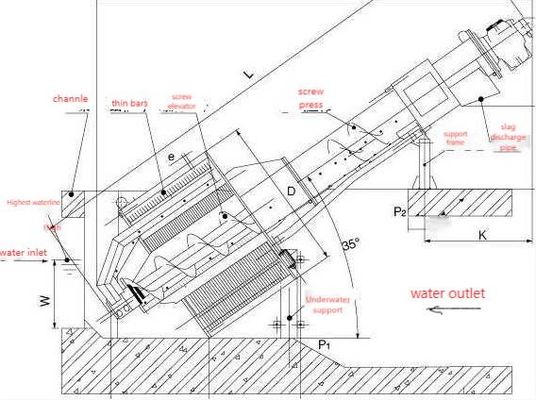

Carta del esquema y de la instalación
Requisitos técnicos
1. La anchura del canal y la profundidad del canal deben ser planas, y la tolerancia dimensional si el be≤ 10m m.
2. El equipo se fija con los pernos de extensión en sitio.
FAQ:
Q: ¿Es usted empresa comercial o la fabricación?
: Somos ambos fabricación y empresa comercial. Tenemos experiencia profesional de más de 30 años como empresa de And Engineering Service del fabricante de equipamiento del tratamiento de aguas residuales.
Q: ¿Cuáles son sus productos principales?
: Palabras claves: Camine por el fango el equipo de desecación de la máquina, prensa de tornillo de desecación del barro de la prensa del barro de rosca, prensa de tornillo de desecación de máquina del barro, equipo del tratamiento de aguas residuales, instalación de tratamiento del barro, prensa de tornillo caminan por el fango desecando, barro de desecación, desecando la máquina para el barro, prensa de tornillo de desecación de máquina del barro, pantallas de barra del tambor rotatorio, equipo DAF, DAF Price, precio disuelto del sistema de la flotación de aire, caminan por el fango el transportador de tornillo de Shaftless, el dispositivo de dosificación químico, el precio de MBBR, MBBR medios, el difusor del disco, la sustancia química de la preparación del polímero dosificando el sistema, y otras máquinas modificadas para requisitos particulares.
