Basura del estilo de ZG que sostiene la pantalla de barra industrial mecánica inoxidable del tratamiento de aguas residuales
A nuestros clientes:
Los productos principales incluyen la pantalla de barra, el dispositivo de flotación mecánicos de aire, dosificando el dispositivo, el raspador del fango, la torre de enfriamiento, la jarra, el dispositivo de desengrase químico, la pantalla hidráulica, el separador de agua de la arena, el filtro, el transportador, el espesante, el filtro biológico, el agua ablandada, el equipo enterrado del tratamiento de aguas residuales, el etc.
Parámetros y gráfico de tallas principales de la instalación
| Tipo | ZG600 | ZG780 | ZG1000 | ZG1200 | ZG1400 | ZG1600 | ZG1800 | ZG2000 | ZG2200 | ZG2400 | ZG2600 | ZG3000 |
| Gap=6mm | 53 | 130 | 200 | 300 | 419 | 630 | 850 | |||||
| Gap=10mm | 91 | 600 | 241 | 850 | 482 | 638 | 878 | 1061 | 1315 | 1750 | 2150 | 2750 |
| Diámetro del tambor (milímetros) | 600 | 780 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 3000 |
| Anchura del canal (milímetros) | 620 | 820 | 1020 | 1220 | 1440 | 1640 | 1020 | 2040 | 2440 | 2400 | 2640 | 3040 |
Uso

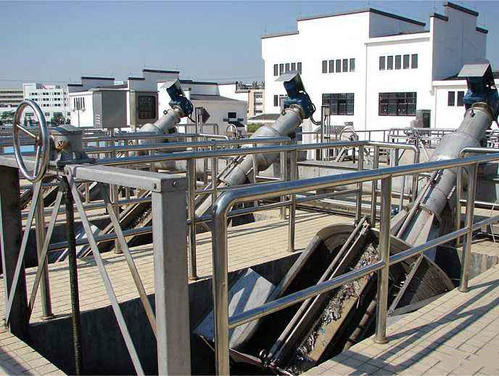

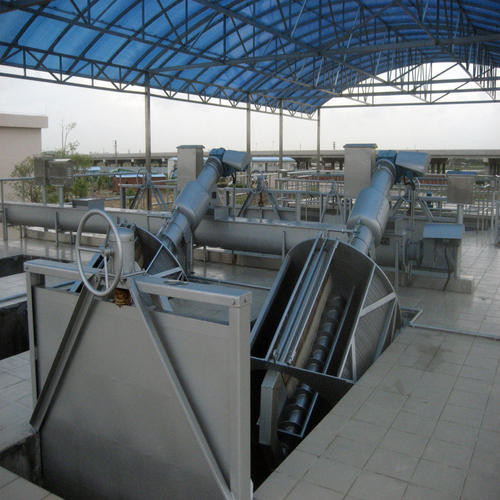

ZG es un nuevo producto que integra las tres funciones del tratamiento fino de la basura de la barra, tornillo de la escoria de la barra que levanta y que exprime. El equipo se puede instalar en el canal o en el envase. Esta máquina se utiliza principalmente en el tratamiento de aguas residuales municipal y proyectos industriales del tratamiento de aguas residuales para interceptar los sólidos.
Principio de la estructura y de funcionamiento
La hoja de la barra se hace en una cesta de forma de tambor de la pantalla según el hueco de la barra. Las corrientes tratadas adentro de delante de la cesta de la pantalla, de los filtros a través de la barra, y de los flujos al mercado de la piscina. La escoria de la barra se atrapa en la superficie de la barra. Cuando la diferencia del nivel del agua dentro y fuera de la barra alcanza cierto valor, el rastrillo dentado rotatorio instalado en el eje central gira para limpiar la suciedad. Cuando el rastrillo dentado de la escoria-limpieza coge la suciedad al top de la cesta, comienza a descargar la escoria (la escoria que puede caer bajo su propio peso se descarga en la ranura de la escoria), y entonces después de cumplir 15° al revés, la placa del diente de la limpieza de la escoria en la cima de la cesta raspa automáticamente la escoria que se adhiere a los dientes del rastrillo y la descarga en la ranura de la escoria. La escoria de la barra es levantada por el transportador de tornillo en la parte inferior del canal, y descargada después de ser exprimido y deshidratación en la sección acuciante superior.
Características principales
Esta máquina se compone de cesta de la barra, del elevador del tornillo, de la prensa de tornillo, del mecanismo del rastrillo del diente, de la placa de la limpieza del diente, del bastidor de la ayuda, del tubo de descarga de la escoria y de otros componentes. Debido a su trabajo especial, tiene las siguientes características:
1. La barra y la forma 35 de la corriente. Pesque con caña, debido a la formación de bafles, incluso mucha suciedad con un grueso más pequeño que el hueco de la pantalla de barra puede ser separado.
2. La pantalla de barra se equipa de un dispositivo que limpia con un chorro de agua, de un dispositivo en modo bloque del rastrillo, y de una función autolimpiador.
3. La estructura cilíndrica aumenta el flujo de la parrilla comparada a la pantalla de barra tradicional, reduce la pérdida principal, y reduce el avión de la acumulación delante de la parrilla.
4. Todas las partes en contacto con el agua se hacen del acero inoxidable, y son tratadas por la conserva en vinagre y la estabilización. En todas las aguas residuales civiles y la mayoría del agua industrial, tiene funcionamiento y larga vida anticorrosión fuertes.
5. La pesca integrada, transportando, y el tratamiento de la compresión a través de la pantalla de barra no sólo ahorra el espacio, pero también reduce el coste de disposición de basura subsiguiente.
6. No hay casi necesidad del mantenimiento, ninguna necesidad de reaprovisionar de combustible en el punto giratorio, y la unidad de impulsión tiene muy pocas veces de reaprovisionamiento de combustible.
| L (M) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5 〜 9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| (M) | 2.6-6 | 2.6-6 | 3,2 〜 6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5~9 |
| h (milímetro) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k (milímetro) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W (milímetro) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b (milímetro) a-A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (milímetro) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| e=io de b (milímetro) | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (milímetro) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaxP1 (N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Carga P2 (N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Poder del motor (kilovatios) | 1,1 | 1,5 | 2,2 | 3 |
||||||||
Carta del esquema y de la instalación
Requisitos técnicos
1. La anchura del canal y la profundidad del canal deben ser planas, y la tolerancia dimensional si el be≤ 10m m.
2. El equipo se fija con los pernos de extensión en sitio.
