Tipo dispositivo de China SLC de Watertreat del ideal de Grit Basin Sand Removing Machine del flujo rotatorio del equipo de Desanding del ventilador
Introducción
Estructura compacta, pequeño espacio, inversión de equipo baja;
La eficacia de la transmisión y el desgaste mecánico son pequeños, los fracasos de equipo son pocos, ahorro de energía, gestión de operación y el mantenimiento es conveniente;
Efecto de establecimiento de la buena arena, especialmente en la eliminación de la arena y de la grava inorgánicas en fuente de agua;
Los materiales resistentes a la corrosión se pueden utilizar según la calidad del agua, y el equipo tiene durabilidad fuerte;
La disposición de proceso es flexible y conveniente, y es fácil ser combinado y ser adaptado a las necesidades de la construcción dividida en segmentos en diversos períodos del proyecto
| ModelNumber/parámetros | XLC-2430 | XLC-3050 | XLC-3650 | XLC-4870 | XLC-5480 | XLC-5800 | XLC-6100 | ||
| Diámetro Φ (milímetros) de la piscina | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| Capacidad de dirección Q (m3/h) | 720 | 1080 | el an o 80 | 3170 | 4750 | 6300 | 7200 | ||
| Separador de Padblade | Diámetro Φ1 (milímetros) de Padeller | 1000 | 1500 | ||||||
|
Velocidad de rotación del impeledor v (r/min) |
12~20 | ||||||||
| Poder del motor N (kilovatios) | 1,1 | 1,5 | |||||||
|
鼓风机 泵 |
Cantidad Q1 del aire (m3/min) |
1,75 | 1,75 | 2,03 | 1,98 | 1,98 | 2,01 | 2,01 | |
| presssure P1 (Kpa) del viento | 39,2 | 39,2 | 44,1 | 53,9 | 53,9 | 58,8 | 58,8 | ||
| Índice del trabajo N1 (kilovatios) | 2,2 | 3,0 | 4,0 | ||||||
| Régimen Q2 (m3/min) | 25 | 30 | 40 | ||||||
| elevación h (m) | 2~3 | ||||||||
| N2 del poder (KWk) | 2,2 | 3,0 | 4,0 | ||||||
|
Tamaño de la instalación (ww) |
2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| B | 1000 | 1500 | |||||||
| C | 450 | 610 | 750 | 1000 | 1100 | 1200 | 1200 | ||
| D | 900 | 1200 | 1500 | 2000 | 2200 | 2400 | 2400 | ||
| E | 300 | 400 | |||||||
| F | 1550 | 1550 | 1700 | 2200 | 2200 | 2500 | 2500 | ||
| G | 400 | 450 | 009 | 1000 | 1000 | 1300 | 1300 | ||
| 工 | 300 | 510 | 610 | 760 | |||||
| J | 400 | 450 | 580 | 600 | 630 | 700 | 750 | ||
| K | 1000 | ||||||||
| L | 1150 | 1350 | 1450 | 1850 | 1850 | 1950 | 1950 | ||
| Carga centralizada del puente de trabajo P (KN) | 30 | ||||||||
| TorqueM de funcionamiento máximo (N.m) | 850 | 1195 | |||||||
Principio de la estructura y de funcionamiento

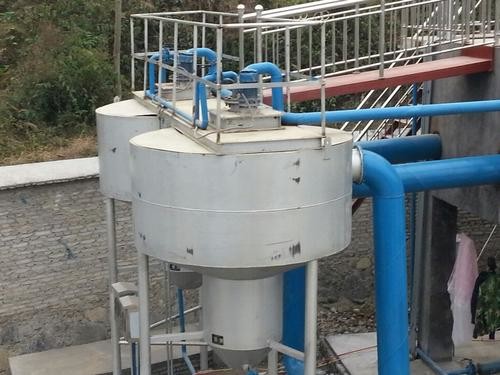

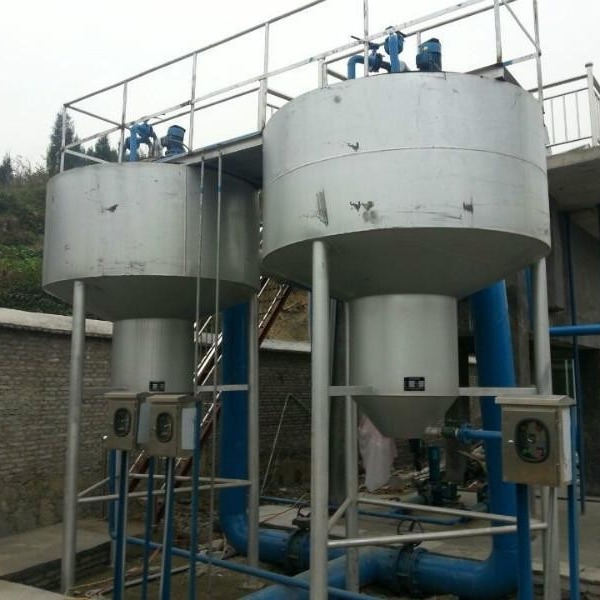

La cámara de la arena del ciclón adopta un tanque circular cono-basado con un separador de la paleta en el tanque. La afluencia tangencial de las aguas residuales del tanque es girada por 270. Luego (a la derecha de la visión superior), se descarga del canal de descarga, usando cierto flujo del agua de la entrada como poder, y de la mudanza tangencial a lo largo de la pared interna de la cámara circular de la arena de formar un flujo que remolina. Al mismo tiempo, es revuelta por las cuchillas para hacer el remolino y el flujo líquidos junto. El vórtice axial acelera la sedimentación de las partículas de la arena en las aguas residuales y separa con eficacia las partículas de la materia orgánica y de la arena en el agua. Al mismo tiempo, también utiliza el principio que cuanto más cercano está el centro el corte transversal de la corriente es, cuanto más rápida es la velocidad de la corriente, y el aumento centrípeto de la velocidad inferior de la corriente se utiliza para establecer la arena en el movimiento inferior al cubo de centro de la arena en una trayectoria espiral. La materia orgánica sube hacia arriba en el centro de la piscina y se descarga junto con el flujo efluente. La arena inferior es levantada por el dispositivo de elevación y entra en el separador del arena-agua para la separación del arena-agua, y las aguas residuales vuelven a la pantalla de barra bien.
Características principales
1. El efecto de-que enarena de este equipo es afectado como mínimo por los cambios en volumen del agua, y tiene estructura compacta, operación y mantenimiento conveniente, y vida de servicio larga.
2. Hay dos maneras de levantar la arena: elevación de gas y elevación de la bomba. El efecto del tratamiento de la elevación de gas es relativamente bueno, y el coste de la elevación de la bomba es relativamente bajo.
3. El efecto del uso es bueno, y el índice del retiro de partículas sobre 0.2m m es mayor del 85%.
4. Para la capacidad de proceso Q<1080m3>
5. El sistema adopta el PLC para control automático el ciclo del lavado de la arena y de la descarga de la arena, que es en funcionamiento seguro y confiable.
6. El equipo es fácil de actuar, y la operación del equipo puede ser localmente directamente remotamente controlado/.
Parámetros y gráfico de tallas principales de la instalación
Carta del esquema y de la instalación
Embalaje y entrega
1. Embalaje impermeable con el estándar internacional de la exportación por los 20ft, los 40ft, envase 40hp. Las colocaciones del equipo, el motor eléctrico y el armario de alimentación serán embalados en caja de madera del caso o del hierro. El otro equipo será embalado por el paño plástico de las Color-rayas.
2. El tamaño entero de la maquinaria de la planta es grande como normal, así que utilizaremos el paño impermeable para embalar todos. El motor, caja de engranajes u otras piezas fácilmente dañadas, los pondremos en la caja. Tenemos un departamento de envío profesional, ellos intentaremos su mejor para ahorrar su cantidad del envase.
¿Por qué elíjanos?
1. Longdai tiene más que 10 años de la experiencia en el tratamiento de las aguas residuales y del barro.
2. Introducimos Alemán la tecnología, así nuestro producto es mucho mejores que otros fabricantes chinos.
3. Utilizamos solamente las mejores partes del mejor proveedor.
4. Tenemos nuestro propio centro del R&D y sistema completo de la fabricación.
Sobre nosotros
Localizado en Yixing, una ciudad avanzada y hermosa de la provincia de Jiangsu, China, Longdai Co., Ltd es un proveedor del equipo de proceso de la industria petroquímica especializado en la investigación y desarrollo independiente &integrating de proceso ambiental, el diseño, la fabricación general del equipo de la protección del medio ambiente de contratación, y la fuente material relevante.
Los productos principales incluyen la pantalla de barra, el dispositivo de flotación mecánicos de aire, dosificando el dispositivo, el raspador del fango, la torre de enfriamiento, la jarra, el dispositivo de desengrase químico, la pantalla hidráulica, el separador de agua de la arena, el filtro, el transportador, el espesante, el filtro biológico, el agua ablandada, el equipo enterrado del tratamiento de aguas residuales, el etc.
