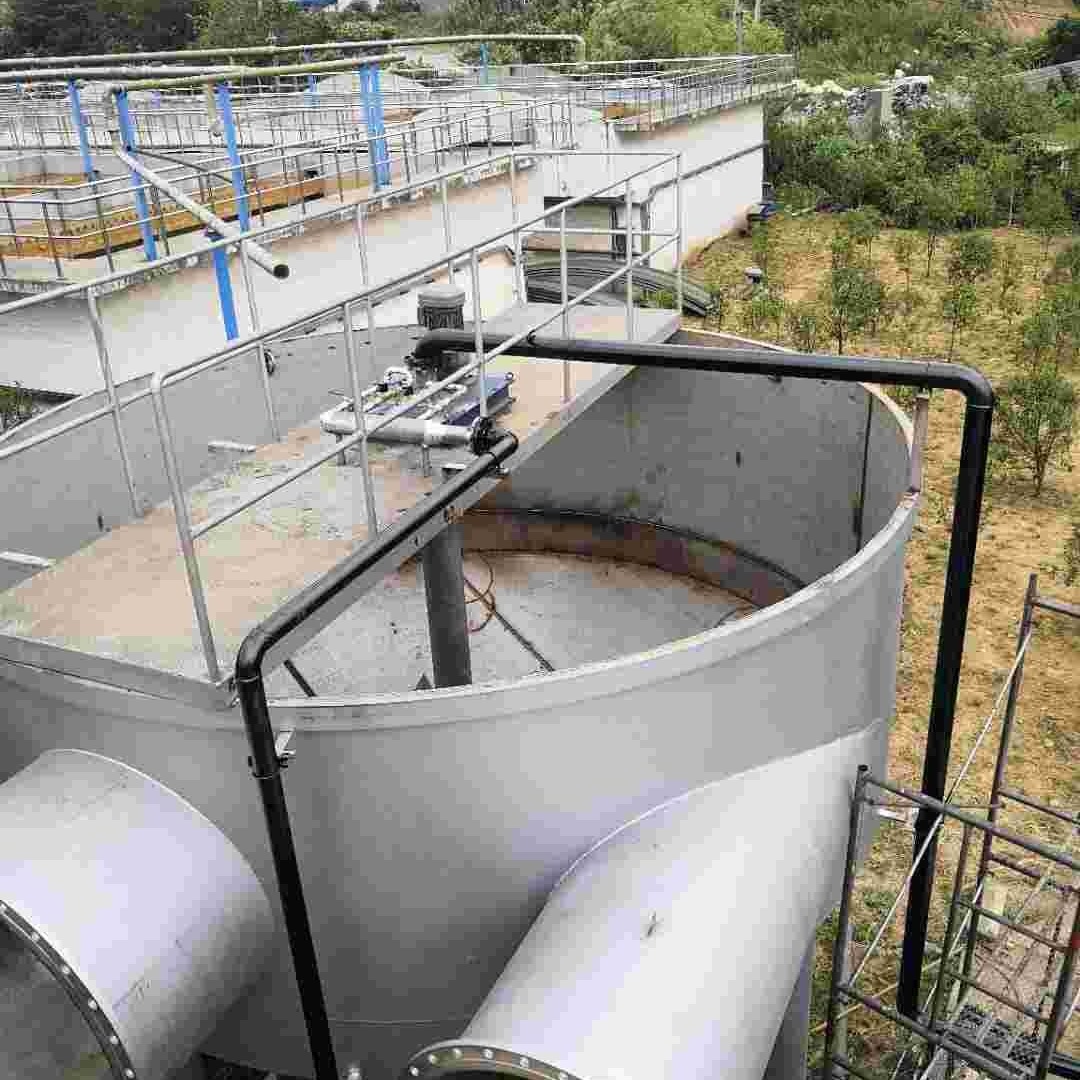

Vórtice-tipo equipo de China XLC de Desanding del separador de Grit Chamber Pump Sunction Sand usado para el tratamiento de aguas residuales de la ciudad
Uso
La cámara de la arena del ciclón es el uso del hidrociclón de separar el légamo y la materia orgánica para alcanzar el propósito de-enarenar. Es ampliamente utilizada en el proceso del pre-tratamiento previo de las depuradoras de aguas residuales municipales, de las fábricas, de las empresas mineras y de las instituciones públicas en proyectos del tratamiento de aguas.
| ModelNumber/parámetros | XLC-1830 | XLC-2130 | XLC-2430 | XLC-3050 | XLC-3650 | XLC-4870 | XLC-5480 | XLC-5800 | XLC-6100 | ||
| Diámetro Φ (milímetros) de la piscina | 1830 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| Capacidad de dirección Q (m3/h) | 180 | 360 | 720 | 1080 | el an o 80 | 3170 | 4750 | 6300 | 7200 | ||
| Separador de Padblade | Diámetro Φ1 (milímetros) de Padeller | 1000 | 1500 | ||||||||
|
Velocidad de rotación del impeledor v (r/min) |
12~20 | ||||||||||
| Poder del motor N (kilovatios) | 0,75 | 1,1 | 1,5 | ||||||||
|
Ventilador Bomba |
Cantidad Q1 del aire (m3/min) |
1,43 | 1,79 | 1,75 | 1,75 | 2,03 | 1,98 | 1,98 | 2,01 | 2,01 | |
| presssure P1 (Kpa) del viento | 34,3 | 34,3 | 39,2 | 39,2 | 44,1 | 53,9 | 53,9 | 58,8 | 58,8 | ||
| Índice del trabajo N1 (kilovatios) | 1,5 | 2,2 | 3,0 | 4,0 | |||||||
| Régimen Q2 (m3/min) | 25 | 30 | 40 | ||||||||
| elevación h (m) | 2~3 | ||||||||||
| N2 del poder (KWk) | 2,2 | 3,0 | 4,0 | ||||||||
|
Tamaño de la instalación (ww) |
1830 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| B | 1000 | 1500 | |||||||||
| C | 305 | 380 | 450 | 610 | 750 | 1000 | 1100 | 1200 | 1200 | ||
| D | 610 | 760 | 900 | 1200 | 1500 | 2000 | 2200 | 2400 | 2400 | ||
| E | 300 | 400 | |||||||||
| F | 1400 | 1400 | 1550 | 1550 | 1700 | 2200 | 2200 | 2500 | 2500 | ||
| G | 300 | 300 | 400 | 450 | 009 | 1000 | 1000 | 1300 | 1300 | ||
| 工 | 300 | 510 | 610 | 760 | |||||||
| J | 300 | 300 | 400 | 450 | 580 | 600 | 630 | 700 | 750 | ||
| K | 1000 | ||||||||||
| L | 1100 | 1100 | 1150 | 1350 | 1450 | 1850 | 1850 | 1950 | 1950 | ||
| Carga centralizada del puente de trabajo P (KN) | 30 | ||||||||||
| TorqueM de funcionamiento máximo (N.m) | 009 | 850 | 1195 | ||||||||
Principio de la estructura y de funcionamiento
La cámara de la arena del ciclón adopta un tanque circular cono-basado con un separador de la paleta en el tanque. La afluencia tangencial de las aguas residuales del tanque es girada por 270. Luego (a la derecha de la visión superior), se descarga del canal de descarga, usando cierto flujo del agua de la entrada como poder, y de la mudanza tangencial a lo largo de la pared interna de la cámara circular de la arena de formar un flujo que remolina. Al mismo tiempo, es revuelta por las cuchillas para hacer el remolino y el flujo líquidos junto. El vórtice axial acelera la sedimentación de las partículas de la arena en las aguas residuales y separa con eficacia las partículas de la materia orgánica y de la arena en el agua. Al mismo tiempo, también utiliza el principio que cuanto más cercano está el centro el corte transversal de la corriente es, cuanto más rápida es la velocidad de la corriente, y el aumento centrípeto de la velocidad inferior de la corriente se utiliza para establecer la arena en el movimiento inferior al cubo de centro de la arena en una trayectoria espiral. La materia orgánica sube hacia arriba en el centro de la piscina y se descarga junto con el flujo efluente. La arena inferior es levantada por el dispositivo de elevación y entra en el separador del arena-agua para la separación del arena-agua, y las aguas residuales vuelven a la pantalla de barra bien.
Características principales
1. El efecto de-que enarena de este equipo es afectado como mínimo por los cambios en volumen del agua, y tiene estructura compacta, operación y mantenimiento conveniente, y vida de servicio larga.
2. Hay dos maneras de levantar la arena: elevación de gas y elevación de la bomba. El efecto del tratamiento de la elevación de gas es relativamente bueno, y el coste de la elevación de la bomba es relativamente bajo.
3. El efecto del uso es bueno, y el índice del retiro de partículas sobre 0.2m m es mayor del 85%.
4. Para la capacidad de proceso Q<1080m3>
5. El sistema adopta el PLC para control automático el ciclo del lavado de la arena y de la descarga de la arena, que es en funcionamiento seguro y confiable.
6. El equipo es fácil de actuar, y la operación del equipo puede ser localmente directamente remotamente controlado/.
Parámetros y gráfico de tallas principales de la instalación
Carta del esquema y de la instalación
Embalaje y entrega
1. Embalaje impermeable con el estándar internacional de la exportación por los 20ft, los 40ft, envase 40hp. Las colocaciones del equipo, el motor eléctrico y el armario de alimentación serán embalados en caja de madera del caso o del hierro. El otro equipo será embalado por el paño plástico de las Color-rayas.
2. El tamaño entero de la maquinaria de la planta es grande como normal, así que utilizaremos el paño impermeable para embalar todos. El motor, caja de engranajes u otras piezas fácilmente dañadas, los pondremos en la caja. Tenemos un departamento de envío profesional, ellos intentaremos su mejor para ahorrar su cantidad del envase.
