Tipo máquina de China ZCX de la succión del barro de Center Drive del tubo del sistema del raspador de barro sola usada para el segundo tanque de sedimentación
A nuestros clientes:
El negocio principal implica el equipo del tratamiento de la industria petroquímica, asuntos municipales del agua, equipo urbano del tratamiento de aguas residuales, equipo industrial del tratamiento de aguas residuales, equipo del tratamiento de aguas residuales nacionales, equipo puro del agua, equipo de la ósmosis reversa, purificación del abastecimiento de agua, áreas del tratamiento de la contaminación del gas inútil.
Uso
Es conveniente para los tanques de sedimentación grandes y medianos con el consumo de agua periférico, la descarga periférica del agua, y la descarga central del barro. Se utiliza principalmente para la succión y la descarga de los tanques de sedimentación secundarios de depuradoras de aguas residuales urbanas.
Parámetros
| Number modelo/parámetros | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| Diámetro de la piscina Φ (m) | 25 30 35 40 45 50 | ||||||
| Profundidad profunda de la piscina H (m) | 4.0~5.5 (según las exigencias del consumidor) | ||||||
| Profundidad de agua del lado de la piscina H1 (m) | 3.5~5.0 (según las exigencias del consumidor) | ||||||
| Línea externa velocidad V (m/min) del borde | 2.0~3.0 | ||||||
| Poder del motor N (kilovatios) | 0,5 | 0,55 | 0,75 | 1,1 | 1,1 | 1,1 | |

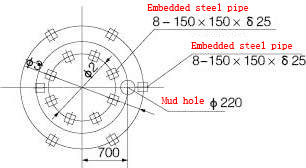

| Tamaño de la instalación (milímetros) | B | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| B1 | Según las exigencias del consumidor | ||||||
| H3 | Según las exigencias del consumidor | ||||||
| L | Según las exigencias del consumidor | ||||||
| Carga vertical de la plataforma central P1 (KN) de la columna | 65 | 70 | 90 | 98 | 120 | 155 | |
| Carga del puente de trabajo P2 (KN) | 6,5 | 7,2 | 9,5 | 10,0 | 13,5 | 17 | |
| Esfuerzo de torsión de funcionamiento máximo M (N.m) | 140 | 168 | 268 | 448 | 505 | 560 | |
Características principales
1. Los canales de la entrada y del mercado alrededor del tanque de sedimentación se diseñan con las lado-secciones para asegurar la distribución y la salida de agua uniforme alrededor del tanque de sedimentación.
2. El dispositivo de conducción adopta una combinación de un reductor helicoidal del engranaje y de un reductor del engranaje de gusano para asegurar el esfuerzo de torsión y la velocidad de la salida, y el efecto de la transmisión es alto; el reductor se equipa de un dispositivo de protección excesivo del esfuerzo de torsión, que es en funcionamiento seguro y confiable.
3. Cuando se utiliza φ≤40m, una paja de un sólo lado, y si φ>40m, se utiliza una paja de doble cara.
4. El tubo de succión del barro utiliza un tubo perforado horizontal para descargar el barro, que no interfiere con el flujo de la densidad en el tanque y no asegura la estabilidad del agua.
5. la succión del barro en el tubo de succión cónico del barro se diseña y adopta la echada variable del agujero, desde adentro al exterior, de pequeño a grande, para asegurar la succión equilibrada del barro en la parte inferior de la charca entera, concentración de la succión del barro del aumento, y ahorra únicamente poder de la expulsión del barro.
6. Hay dos maneras de desnatar: placa que desnata y el desnatar del tubo (el anterior se utiliza convencionalmente).
7. El equipo es fácil de actuar, y la operación del equipo puede ser localmente directamente remotamente controlado/.
Principio de la estructura y de funcionamiento
El equipo adopta la transmisión central y el tipo de marco vertical. Las aguas residuales incorporan el tanque y los flujos circundantes de la distribución de agua uniformemente en la piscina a través de los agujeros de la distribución de agua en la parte inferior del tanque. Bajo acción del agua periférica que conserva la falda, las corrientes de la parte inferior de la piscina al centro, y el barro depende de su propio peso. El barro se deposita en la parte inferior de la piscina para formar una separación del barro-agua. El dispositivo de conducción conduce el marco vertical central para girar, y conduce el brazo del raspador y el tubo de succión para girar. Bajo acción de la presión hidrostática, el barro incorpora uniformemente el puerto de la succión dispuesto en el tubo de succión, y entonces pasos con la descarga central. El tubo del barro se descarga de la piscina a través de la válvula de manga del dren del barro bien. La cantidad de barro descargada se puede controlar por el grado de elevación de la válvula de manga. La espuma en la superficie del agua es desnatada al borde de la piscina por el dispositivo de la desnatadora de la escoria, y después raspó en el dren por el rastrillo del raspador y descargado de la piscina; mientras que el sobrenadante se descarga en el canal del mercado del agua a través de la placa triangular del vertedero del mercado del agua.

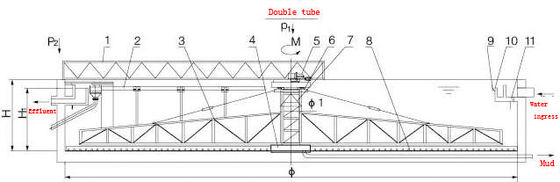

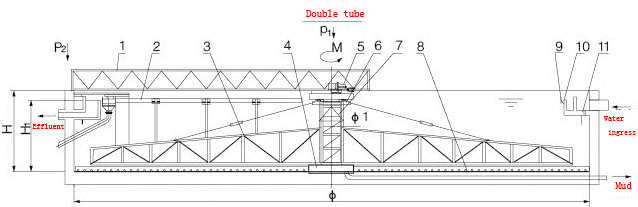

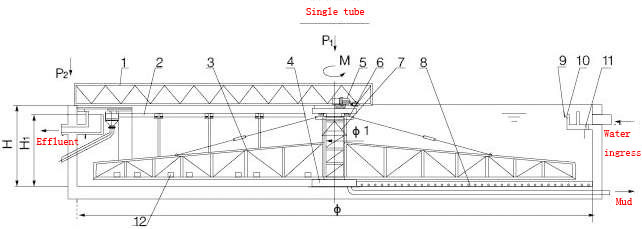

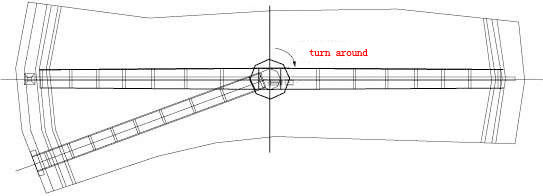

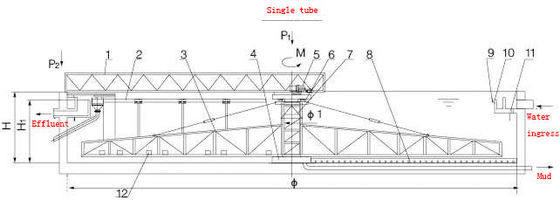

Carta del esquema y de la instalación
1. soporte vertical de trabajo de la rotación de la columna 7.Center del dispositivo 6.Center del tanque 5.Drive del fango del brazo 4.Central del tablero 3.Scraping de la desnatadora del puente 2.
8.Scum bafle, 9.suction tubo, vertedero del mercado de 10. aguas, agua 11 que conserva el skirtboard, 12.counterweight
Embalaje y entrega
1. Embalaje impermeable con el estándar internacional de la exportación por los 20ft, los 40ft, envase 40hp. Las colocaciones del equipo, el motor eléctrico y el armario de alimentación serán embalados en caja de madera del caso o del hierro. El otro equipo será embalado por el paño plástico de las Color-rayas.
2. El tamaño entero de la maquinaria de la planta es grande como normal, así que utilizaremos el paño impermeable para embalar todos. El motor, caja de engranajes u otras piezas fácilmente dañadas, los pondremos en la caja. Tenemos un departamento de envío profesional, ellos intentaremos su mejor para ahorrar su cantidad del envase.
¿Por qué elíjanos?
1. Longdai tiene más que 10 años de la experiencia en el tratamiento de las aguas residuales y del barro.
2. Introducimos Alemán la tecnología, así nuestro producto es mucho mejores que otros fabricantes chinos.
3. Utilizamos solamente las mejores partes del mejor proveedor.
4. Tenemos nuestro propio centro del R&D y sistema completo de la fabricación.
Sobre nosotros
Localizado en Yixing, una ciudad avanzada y hermosa de la provincia de Jiangsu, China, Longdai Co., Ltd es un proveedor del equipo de proceso de la industria petroquímica especializado en la investigación y desarrollo independiente &integrating de proceso ambiental, el diseño, la fabricación general del equipo de la protección del medio ambiente de contratación, y la fuente material relevante.
Los productos principales incluyen la pantalla de barra, el dispositivo de flotación mecánicos de aire, dosificando el dispositivo, el raspador del fango, la torre de enfriamiento, la jarra, el dispositivo de desengrase químico, la pantalla hidráulica, el separador de agua de la arena, el filtro, el transportador, el espesante, el filtro biológico, el agua ablandada, el equipo enterrado del tratamiento de aguas residuales, el etc.
FAQ:
Q: ¿Usted proporciona servicio del OEM?
: Sí. Podemos hacer el diseño modificado para requisitos particulares según su diversa petición para la desecación del barro.
Q: ¿Cómo sobre la capacidad de producción de su compañía?
: Nuestra fábrica cubre área encima el ² del 15,000m y produce las máquinas 2000 sistemas por año.
Q: ¿Cómo podríamos Trust You y Your Company? ¿Es ésta su primera vez transacción?
: : Nuestra compañía tiene más de 20 años de experiencia profesional. Cooperamos más de 800 clientes en China y en ultramar. Exportamos casi 60 países por todo el mundo. Y tenemos más que 60+Patents, CE, ISO 9001, SGS certifica.
Q: ¿Usted ofrece el servicio post-venta?
: Soporte técnico video, ayuda en línea, recambios, servicio de reparación del mantenimiento de campo
Q: ¿Cuánto tiempo es su garantía?
: 2 años después de la llegada de las mercancías. Durante este período, mientras no sea un daño artificial, enviamos las piezas dañadas gratuitamente.
