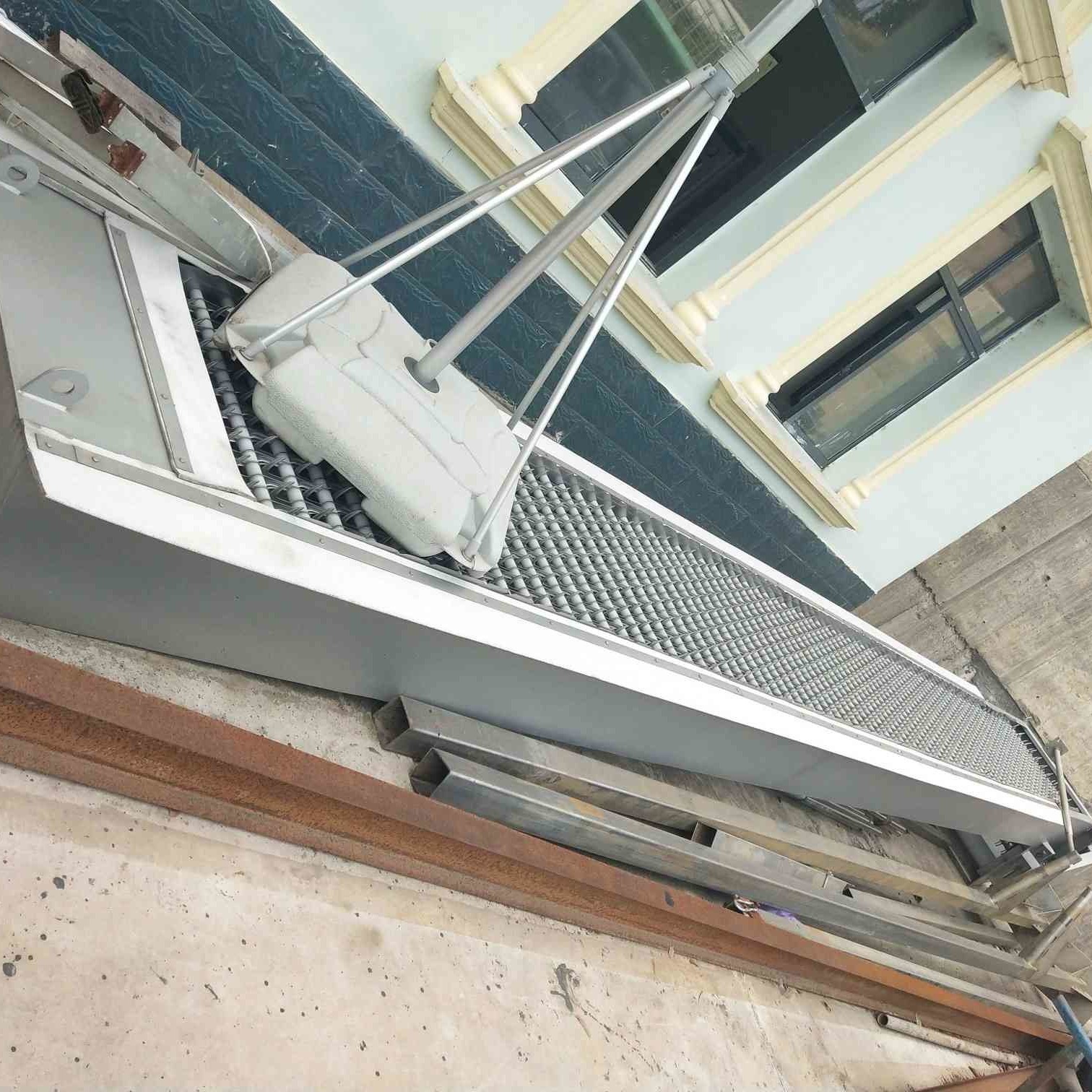

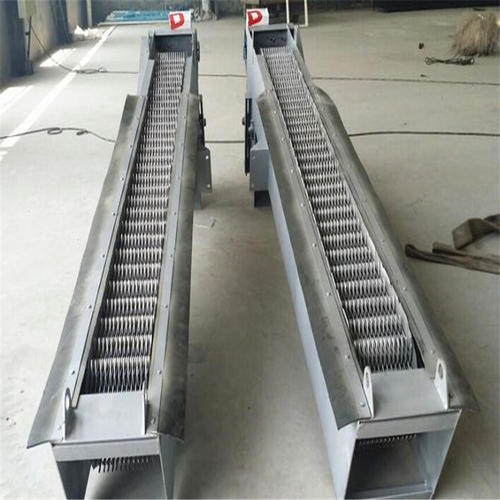

Los CF mecanografían a tratamiento de aguas el separador rotatorio del sólido-líquido pantalla de barra mecánica industria de tratamiento de aguas
Breve introducción
Localizado en Yixing, una ciudad avanzada y hermosa de la provincia de Jiangsu, China, Longdai Co., Ltd es un proveedor del equipo de proceso de la industria petroquímica especializado en la investigación y desarrollo independiente &integrating de proceso ambiental, el diseño, la fabricación general del equipo de la protección del medio ambiente de contratación, y la fuente material relevante.
Uso
Tipo separador rotatorio del sólido-líquido, de los CF es un equipo avanzado de la separación de sólido-líquido del tratamiento de aguas, usado principalmente en depuradoras de aguas residuales urbanas, el tratamiento previo de las aguas residuales del distrito residencial, estaciones de bombeo municipales de la lluvia/de aguas residuales, plantas de agua, y agua de enfriamiento en centrales eléctricas, el etc. En la entrada del agua, el equipo es también ampliamente utilizado en proyectos del tratamiento de aguas en diversas industrias tales como materias textiles, imprimiendo y teñiendo, comida, producto acuático, fabricación de papel, elaboración de vino, matanza, bronceando, etc. Es un equipo ideal de la separación de sólido-líquido en la industria de tratamiento de aguas.
Principio de la estructura y de funcionamiento
El equipo adopta un tipo rotatorio. Una forma especial de los dientes paleta-formados del rastrillo se arregla en el eje horizontal en una ciertos secuencia y número de montaje para formar una cadena del diente del rastrillo. Según el flujo de agua, está montada en diversos huecos e instalado en la estación de bombeo o en la entrada del sistema de tratamiento de aguas, cuando el dispositivo de conducción conduce la cadena del rastrillo para moverse desde parte inferior para rematar, las misceláneas en el agua son cogidas por la cadena del rastrillo, y el líquido atraviesa el hueco de la barra. Después de que el equipo gire al ápice superior, la cadena del rastrillo cambia la dirección corriente se está moviendo desde de arriba a abajo. El material se caerá de los dientes del rastrillo por su propio peso. Cuando los dientes del rastrillo dan vuelta del dorso a la parte inferior del equipo, comenzarán otro funcionamiento continuo de intercambio para quitar continuamente la ruina del agua. Para alcanzar el propósito de la separación de sólido-líquido.
Parámetros
| ModelNumber/parámetros | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Anchura B (milímetros) del dispositivo | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Anchura B1 (milímetros) del canal | B+100 | ||||||||||||||
| Anchura eficaz B2 (milímetros) de la puerta | B-157 | ||||||||||||||
| Perno de fundación que espacia B3 (milímetros) | B+200 | ||||||||||||||
| Anchura total B4 (milímetros) del equipo | B+350 | ||||||||||||||
|
Liquidación b del diente del rastrillo (milímetro) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| Α del ángulo de la instalación (°) | 60~85 | ||||||||||||||
| Profundidad H (milímetros) del canal | 800~12000 | ||||||||||||||
| Disport a la altura H1 (los milímetros) de la plataforma | 600~1200 | ||||||||||||||
| Altura total H2 (milímetros) del equipo | H+H1+1500 | ||||||||||||||
|
Altura posterior H3 del marco de caja (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Velocidad de funcionamiento del diente del rastrillo v (m/min) |
≈2.1 | ||||||||||||||
| poder del motor N (kilovatios) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| pérdida principal (milímetros) | ≤20 (fuera del bloqueo) | ||||||||||||||
| Carga del genio civil | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP (KN) | 1,5 | 2,0 | |||||||||||||
| ModelNumber/parámetros | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| Profundidad de agua antes de la puerta H3 (m) | 1,0 | ||||||||||||
|
Paso superior - flujo de la puerta V (m/s) |
0,8 | ||||||||||||
|
Intervalo b (milímetro) |
1 |
Agua sobrante Flujo Q (m3/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
| 3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
| 5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
| 10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,40 | 0,43 | ||
| 15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
| 20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
| 25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 |
|
||
| 30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,40 | 0,45 | 0,49 | 0,53 | 0,57 | ||
| 40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,60 | ||
| 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 | |||
| 50 | |||||||||||||
Características principales
1. El dispositivo de conducción es conducido directamente por una rueda cicloide del perno o un motor helicoidal del reductor del engranaje, que tiene las características de la estructura de poco ruido, compacta y de la operación estable.
2. El marco es una estructura integral del marco, con rigidez fuerte, la instalación fácil y el trabajo de mantenimiento menos diario.
3. Hay dos especificaciones de los dientes del rastrillo, la echada de los dientes t=150mm del rastrillo, y la echada de los dientes t=100mm del rastrillo.
4. El equipo es fácil de actuar, y la operación del equipo puede ser localmente directamente remotamente controlado/.
5. Para prevenir sobrecarga accidental, se equipa del perno de esquileo mecánico y de la protección acumulada sobreintensidad de corriente del peso para hacer la operación del equipo segura y confiable.
6. Cuando el equipo es 1500m m ancho, para asegurar la fuerza total del equipo, el modo de conexión paralela será adoptado.
Embalaje y entrega
1. Embalaje impermeable con el estándar internacional de la exportación por los 20ft, los 40ft, envase 40hp. Las colocaciones del equipo, el motor eléctrico y el armario de alimentación serán embalados en caja de madera del caso o del hierro. El otro equipo será embalado por el paño plástico de las Color-rayas.
2. El tamaño entero de la maquinaria de la planta es grande como normal, así que utilizaremos el paño impermeable para embalar todos. El motor, caja de engranajes u otras piezas fácilmente dañadas, los pondremos en la caja. Tenemos un departamento de envío profesional, ellos intentaremos su mejor para ahorrar su cantidad del envase.
