Succión del sistema del raspador de barro y descarga tipo secundario del puente de los tanques de sedimentación del medio
Atención:
Todos los tipos de equipos se pueden modificar para requisitos particulares acordando su requisito. Por favor no dude en decir sus parámetros, organigramas u otras demandas. La contestación rápida será entregada en 12 horas por el correo electrónico o la charla en línea.
Principio de la estructura y de funcionamiento
El equipo adopta la transmisión central y el tipo de marco vertical. Las aguas residuales incorporan el tanque y los flujos circundantes de la distribución de agua uniformemente en la piscina a través de los agujeros de la distribución de agua en la parte inferior del tanque. Bajo acción del agua periférica que conserva la falda, las corrientes de la parte inferior de la piscina al centro, y el barro depende de su propio peso. El barro se deposita en la parte inferior de la piscina para formar una separación del barro-agua. El dispositivo de conducción conduce el marco vertical central para girar, y conduce el brazo del raspador y el tubo de succión para girar. Bajo acción de la presión hidrostática, el barro incorpora uniformemente el puerto de la succión dispuesto en el tubo de succión, y entonces pasos con la descarga central. El tubo del barro se descarga de la piscina a través de la válvula de manga del dren del barro bien. La cantidad de barro descargada se puede controlar por el grado de elevación de la válvula de manga. La espuma en la superficie del agua es desnatada al borde de la piscina por el dispositivo de la desnatadora de la escoria, y después raspó en el dren por el rastrillo del raspador y descargado de la piscina; mientras que el sobrenadante se descarga en el canal del mercado del agua a través de la placa triangular del vertedero del mercado del agua.
Parámetros
|
Parámetro/modelo WidthΦ de la piscina (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profundidad profunda de la piscina H (m) | 3.5~4.5 (según las exigencias del consumidor) | |||||||||
| Profundidad de agua del lado de la piscina H2 (m) | 3.0~4.0 (según las exigencias del consumidor) | |||||||||
| Alrededor de la línea velocidad V (m/min) | 1.8~2.2 | |||||||||
| Dimensiones de la rueda que caminan (milímetros) | 400x120 | 420x150 | ||||||||
| Poder del motor N (kilovatios) | 0,37 | 0,55 | 0,75 | |||||||
| Tamaño de la instalación (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Según las exigencias del consumidor | |||||||||
| H3 | Según las exigencias del consumidor | |||||||||
| L | Según las exigencias del consumidor | |||||||||
| Alrededor de la presión P1 (KN) de la rueda | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical de la plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga de centro de la carga de centro P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
Uso
El tipo central de ZCX conducir la sola máquina (doble) de la succión del tubo es conveniente para los tanques de sedimentación grandes y medianos con el consumo de agua periférico, la descarga periférica del agua, y la descarga central del barro. Se utiliza principalmente para la succión y la descarga de los tanques de sedimentación secundarios de depuradoras de aguas residuales urbanas.
Características principales
1. Los canales de la entrada y del mercado alrededor del tanque de sedimentación se diseñan con las lado-secciones para asegurar la distribución y la salida de agua uniforme alrededor del tanque de sedimentación.
2. El dispositivo de conducción adopta una combinación de un reductor helicoidal del engranaje y de un reductor del engranaje de gusano para asegurar el esfuerzo de torsión y la velocidad de la salida, y el efecto de la transmisión es alto; el reductor se equipa de un dispositivo de protección excesivo del esfuerzo de torsión, que es en funcionamiento seguro y confiable.
3. Cuando se utiliza φ≤40m, una paja de un sólo lado, y si φ>40m, se utiliza una paja de doble cara.
4. El tubo de succión del barro utiliza un tubo perforado horizontal para descargar el barro, que no interfiere con el flujo de la densidad en el tanque y no asegura la estabilidad del agua.
5. la succión del barro en el tubo de succión cónico del barro se diseña y adopta la echada variable del agujero, desde adentro al exterior, de pequeño a grande, para asegurar la succión equilibrada del barro en la parte inferior de la charca entera, concentración de la succión del barro del aumento, y ahorra únicamente poder de la expulsión del barro.
6. Hay dos maneras de desnatar: placa que desnata y el desnatar del tubo (el anterior se utiliza convencionalmente).
7. El equipo es fácil de actuar, y la operación del equipo puede ser localmente directamente remotamente controlado/.
Parámetros y gráfico de tallas principales de la instalación
Carta del esquema y de la instalación
1. la placa de trabajo 4. del vertedero del mercado del agua del dispositivo de conducción del haz del extremo del puente 2. 3. convierte la ayuda estabilizadora y el bafle 12 del cilindro 8. de la placa 7. de la desnatadora de la escoria del rastrillo 6. del raspador de la tolva 5. de la espuma en escoria del braguero 11 del sistema 10. del fango del colector que raspa actual 9. Escobilla del fregadero

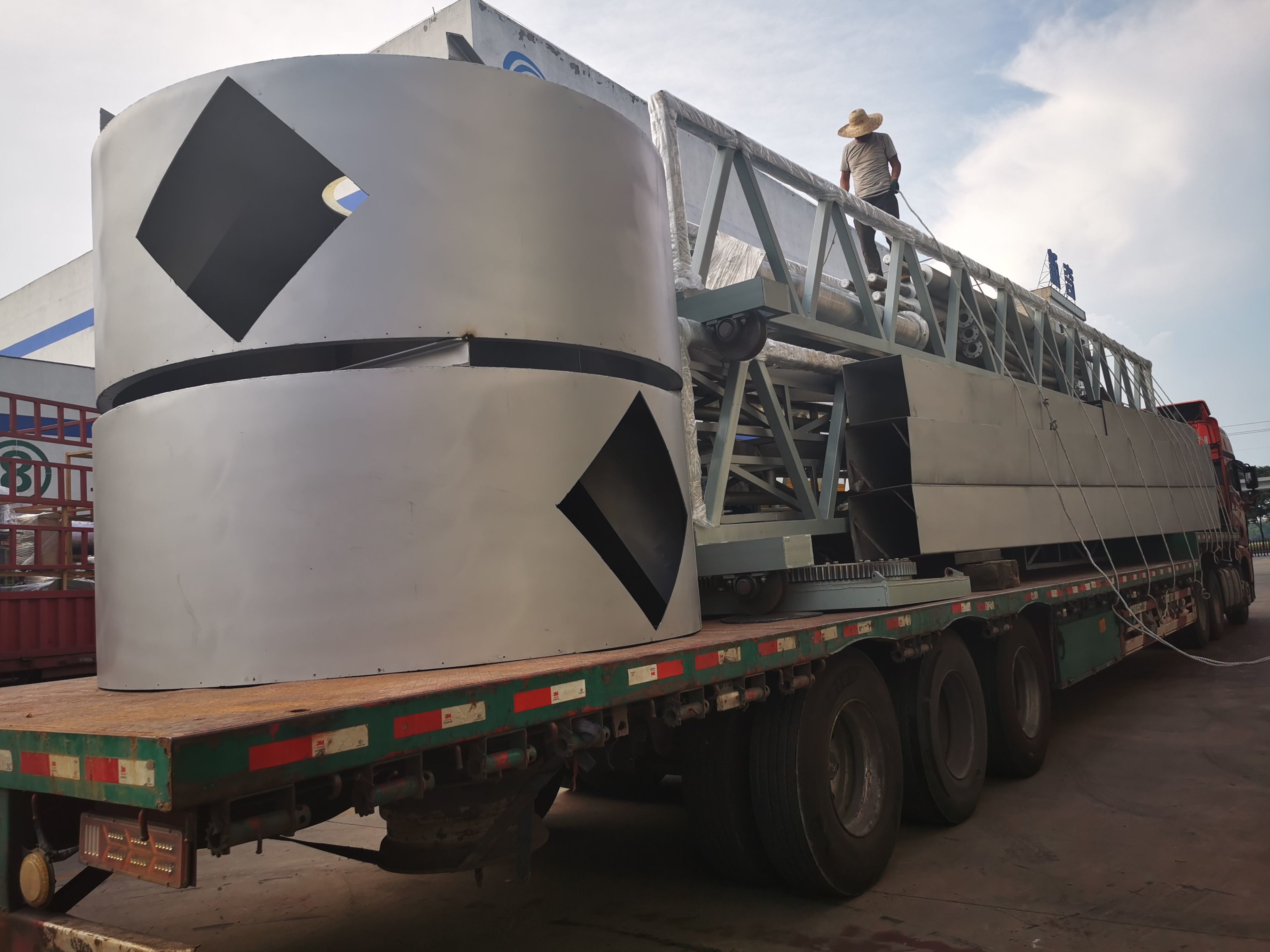

Embalaje y entrega
1. Embalaje impermeable con el estándar internacional de la exportación por los 20ft, los 40ft, envase 40hp. Las colocaciones del equipo, el motor eléctrico y el armario de alimentación serán embalados en caja de madera del caso o del hierro. El otro equipo será embalado por el paño plástico de las Color-rayas.
2. El tamaño entero de la maquinaria de la planta es grande como normal, así que utilizaremos el paño impermeable para embalar todos. El motor, caja de engranajes u otras piezas fácilmente dañadas, los pondremos en la caja. Tenemos un departamento de envío profesional, ellos intentaremos su mejor para ahorrar su cantidad del envase.
¿Por qué elíjanos?
1. Longdai tiene más que 10 años de la experiencia en el tratamiento de las aguas residuales y del barro.
2. Introducimos Alemán la tecnología, así nuestro producto es mucho mejores que otros fabricantes chinos.
3. Utilizamos solamente las mejores partes del mejor proveedor.
4. Tenemos nuestro propio centro del R&D y sistema completo de la fabricación.
Sobre nosotros
Localizado en Yixing, una ciudad avanzada y hermosa de la provincia de Jiangsu, China, Longdai Co., Ltd es un proveedor del equipo de proceso de la industria petroquímica especializado en la investigación y desarrollo independiente &integrating de proceso ambiental, el diseño, la fabricación general del equipo de la protección del medio ambiente de contratación, y la fuente material relevante.
Los productos principales incluyen la pantalla de barra, el dispositivo de flotación mecánicos de aire, dosificando el dispositivo, el raspador del fango, la torre de enfriamiento, la jarra, el dispositivo de desengrase químico, la pantalla hidráulica, el separador de agua de la arena, el filtro, el transportador, el espesante, el filtro biológico, el agua ablandada, el equipo enterrado del tratamiento de aguas residuales, el etc.
