Depuradora de aguas residuales municipal suspendida de acero inoxidable de la impulsión del raspador central del fango
La impulsión central suspendió raspar del barro se utiliza principalmente en el tanque redondo del espesamiento del barro de la depuradora de aguas residuales para raspar el barro establecida en la parte inferior del tanque al colector de aceite del barro para la vuelta de barro o espesamiento y desecación, y desnata la espuma en la superficie del tanque a la tolva de la espuma, que se descarga del tanque a través de la tolva de la espuma para el tratamiento adicional.
principio de funcionamiento

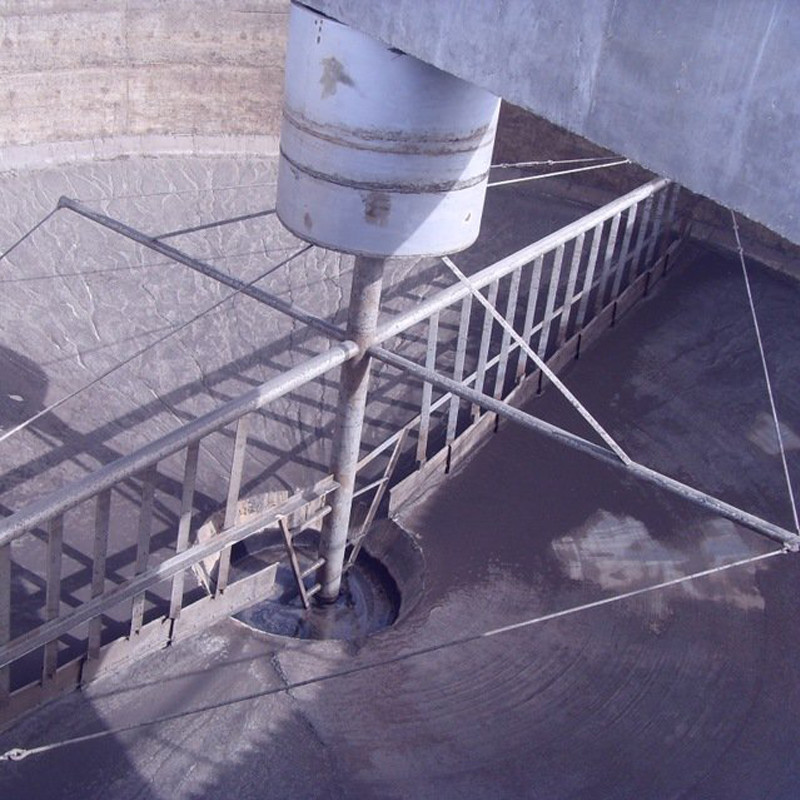

Conducido por la unidad de poder, el raspador de barro conduce el marco suspendido del raspador para girar, y raspa el barro establecida en la parte inferior del tanque al colector de aceite central del barro a través del raspador. Para mejorar el efecto del espesamiento del barro, el brazo del raspador conduce la barra de la rejilla del espesamiento para revolver lentamente. Al pasar a través del barro, proporciona un paso para que las aguas residuales se escapen del barro.
Características de producto
1. Estructura simple y peso ligero; Mientras que se adopta la estructura del braguero, el peso del mecanismo grandemente se reduce comparado con el mecanismo tradicional.
2. mantenimiento simple y conveniente y coste de operación bajo.
3. El nuevo mecanismo de transmisión adopta el reductor planetario, que es fácil de instalar, simple y compacto en estructura y alto en eficacia.
4. Todos los componentes eléctricos son tipo, seguros y confiables al aire libre, y se pueden controlar aleatoriamente y remotamente.
5. Puede ser fabricado según el tamaño específico de usuarios, y las partes en contacto con el agua se pueden también hacer del acero inoxidable.
Mezcla del producto

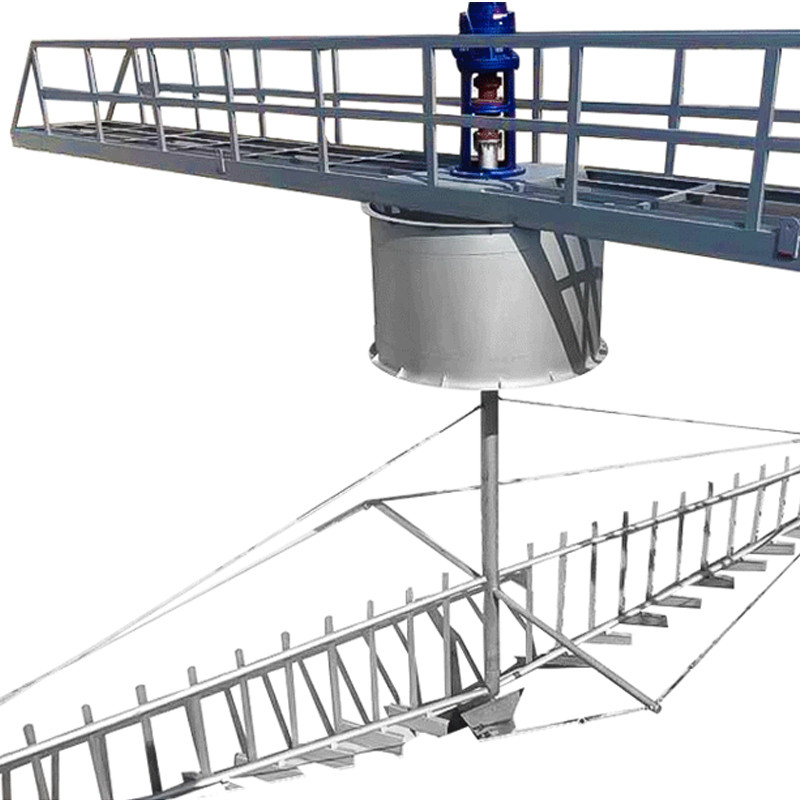

El espesante central de la suspensión de la impulsión se compone principalmente del puente de trabajo, del pequeño raspador, del cilindro estabilizador del flujo, del braguero que raspa del fango, del dispositivo del desbordamiento, de la ayuda central, del mecanismo de arrastre, del raspador de la espuma, del tablero que raspa del fango, de la caja eléctrica, del etc.
Parámetros del producto
|
Parámetro/modelo WidthΦ de la piscina (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profundidad profunda de la piscina H (m) | 3.5~4.5 (según las exigencias del consumidor) | |||||||||
| Profundidad de agua del lado de la piscina H2 (m) | 3.0~4.0 (según las exigencias del consumidor) | |||||||||
| Alrededor de la línea velocidad V (m/min) | 1.8~2.2 | |||||||||
| Dimensiones de la rueda que caminan (milímetros) | 400x120 | 420x150 | ||||||||
| Poder del motor N (kilovatios) | 0,37 | 0,55 | 0,75 | |||||||
| Tamaño de la instalación (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Según las exigencias del consumidor | |||||||||
| H3 | Según las exigencias del consumidor | |||||||||
| L | Según las exigencias del consumidor | |||||||||
| Alrededor de la presión P1 (KN) de la rueda | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical de la plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga de centro de la carga de centro P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
