Equipo periférico de acero inoxidable del tratamiento del barro del tanque de sedimentación del fabricante del raspador del fango de la impulsión del medio puente

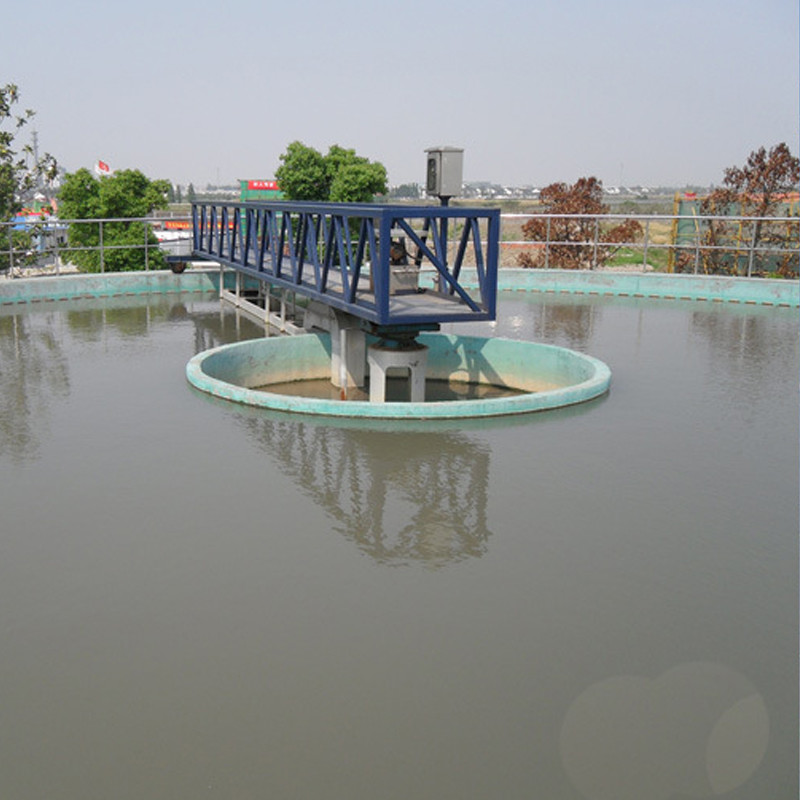

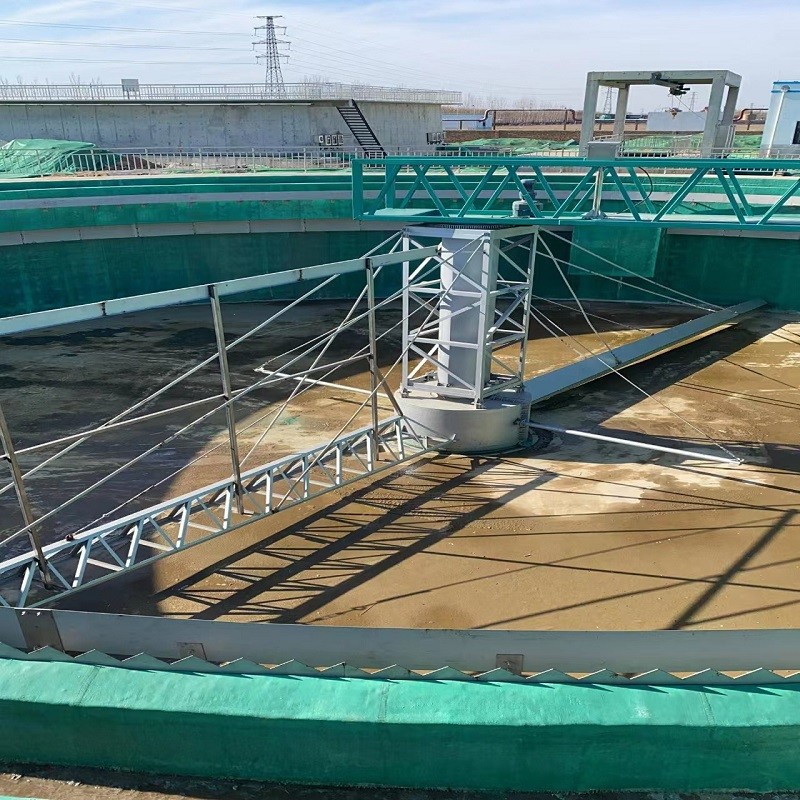

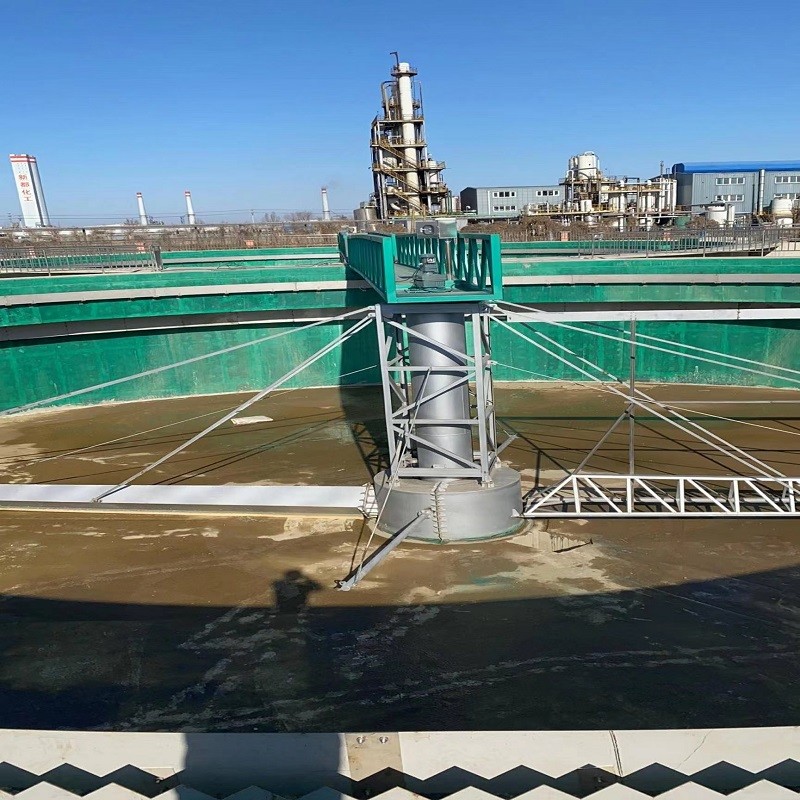

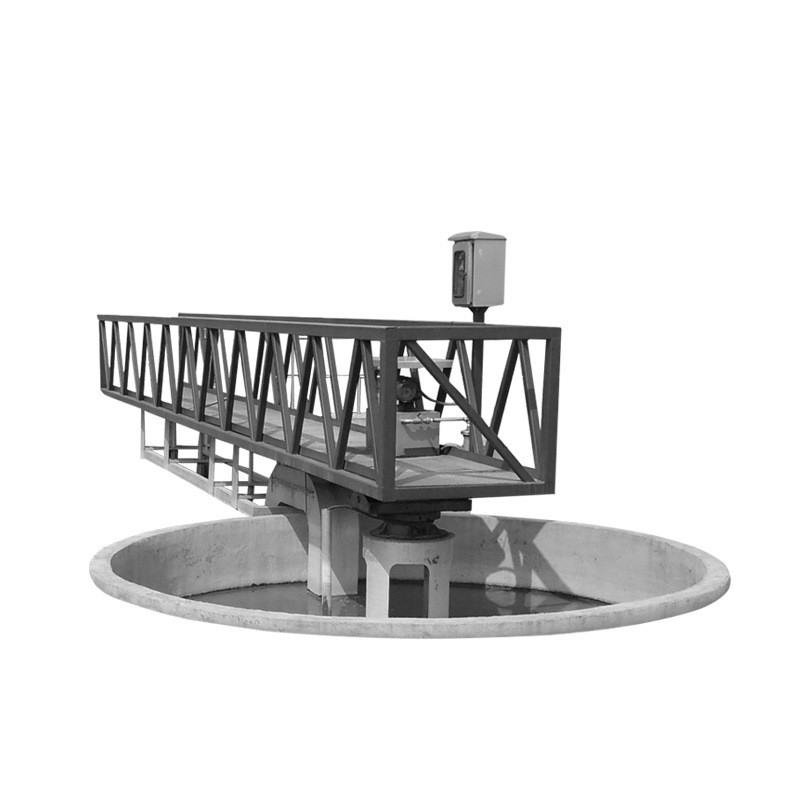

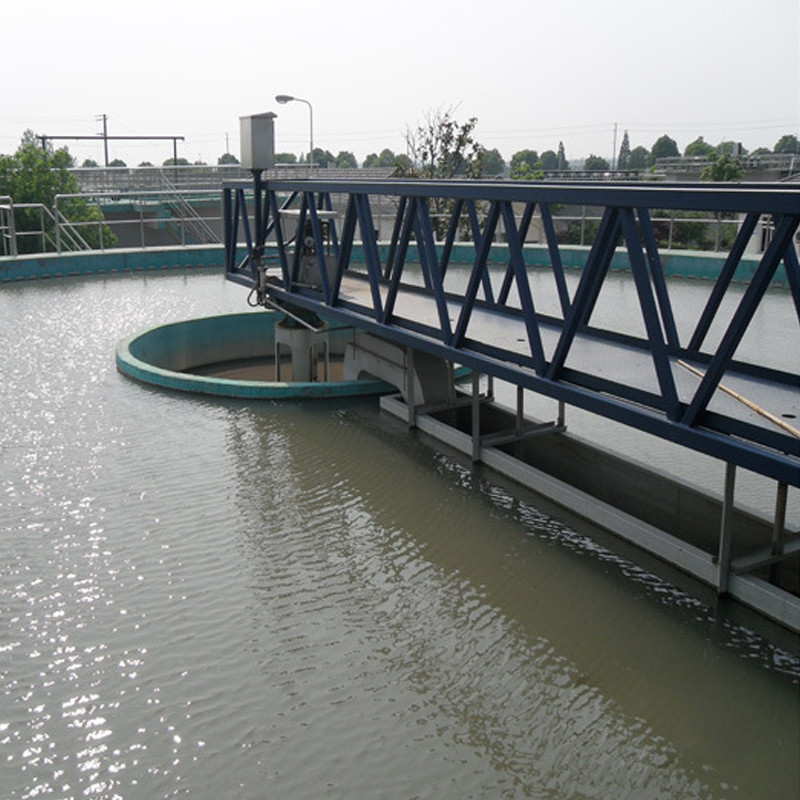

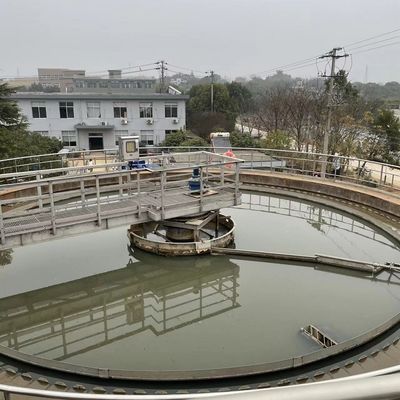

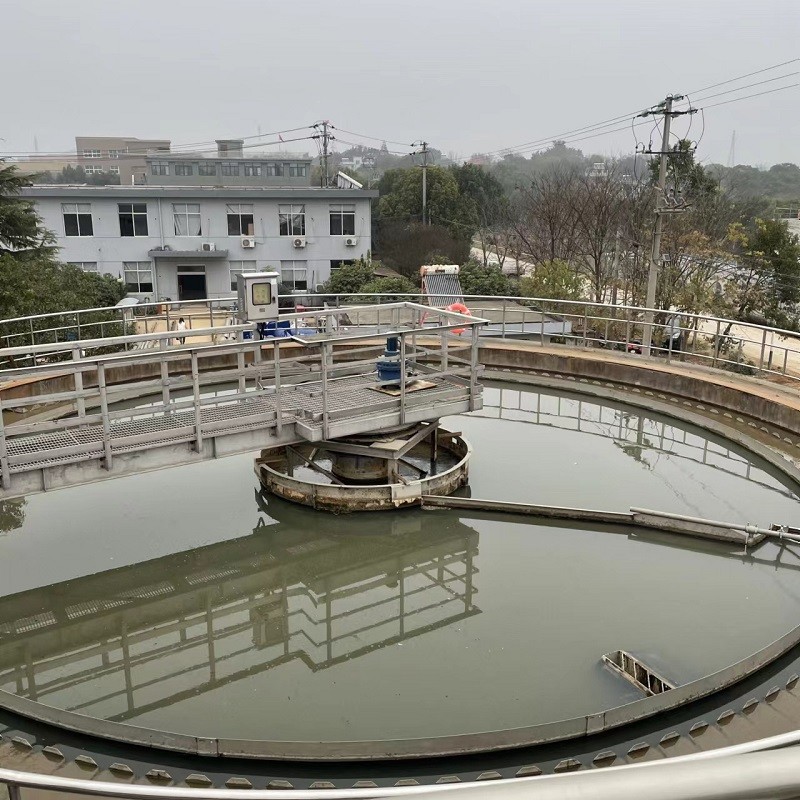

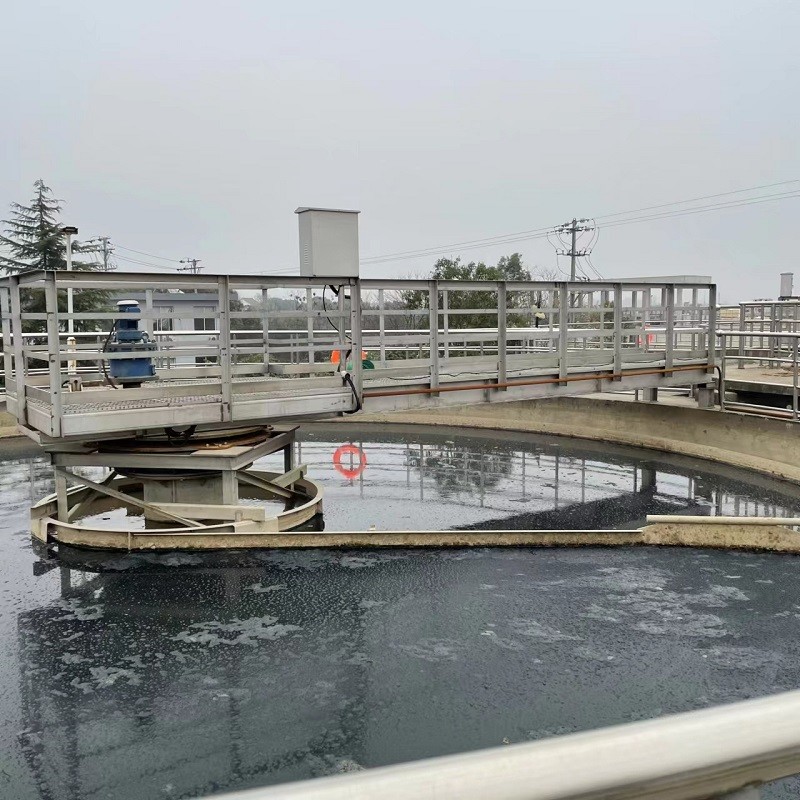

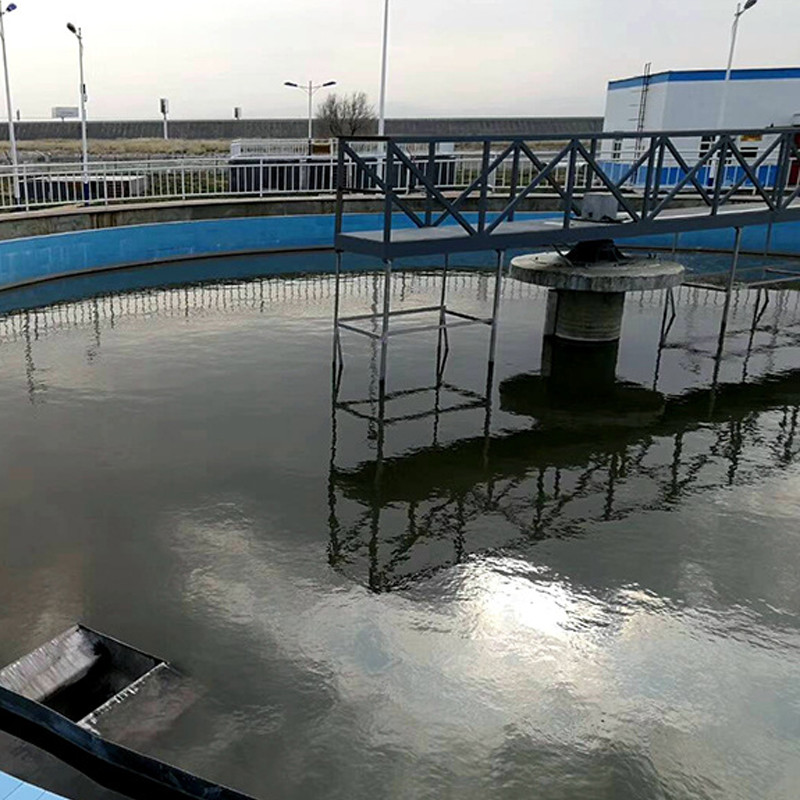

La máquina entera se compone principalmente del puente (lleno) de la mitad, dispositivo de conducción, ayuda rotatoria central, brazo movible, raspador del fango, desnatando el dispositivo, el vertedero del agua y otras estructuras de acero. El equipo es ampliamente utilizado para raspar y quitar el barro de los tanques de sedimentación grandes y medianos del flujo radial. La estructura es contrafuerte central, transmisión periférica, y dispositivo del retiro de la espuma.
Al mismo tiempo, el equipo es también un equipo ideal de la descarga del barro con efecto ahorro de energía notable y mantenimiento diario conveniente.
Principio de funcionamiento
Raspador periférico del fango de la impulsión del medio puente: flujos de las aguas residuales hacia fuera uniformemente del tubo de entrada en el centro de la piscina a la periferia de una manera radial después de la difusión a través del cilindro de la diversión. El barro suspendido se deposita en la parte inferior de la piscina después de la sedimentación. El sobrenadante se descarga del tanque a través de la placa del vertedero del desbordamiento, y el barro se raspa de la periferia de la piscina al colector de aceite central del barro a través de la placa del raspador. El barro se descarga de la piscina a través del tubo de descarga del barro dependiendo de la presión de agua en la piscina.
Características de producto
1. La capacidad de proceso grande puede ahorrar el espacio.
2. El equipo necesita solamente un motor, que ahorra energía y el consumo de electricidad.
3. La concentración del barro que se puede raspar es alta y el efecto de la descarga del barro es buenos.
4. El raspador tiene estructura simple, operación segura y confiable y mantenimiento conveniente.
5. buena adaptabilidad, fácil realizar control automático completo.
Descripción de la orden
1. Indique por favor cuándo desnatar el dispositivo, la placa del vertedero del mercado, el bafle de la espuma y el tanque del mercado se requieren;
2. indique los requisitos del material, anticorrosión, del motor y del reductor del equipo;
3. Al ordenar, proporcione por favor el dibujo del proceso del genio civil de la piscina e indique las dimensiones detalladas.
Parámetro
| Number modelo/parámetros | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diámetro de la piscina Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profundidad profunda de la piscina H (m) | 3.5~4.5 (según las exigencias del consumidor) | |||||||||
| Profundidad de agua del lado de la piscina H2 (m) | 3.0~4.0 (según las exigencias del consumidor) | |||||||||
| Alrededor de la línea velocidad v (m/min) | 2.0~3.0 | |||||||||
| Dimensiones de la rueda que caminan (milímetros) | Φ400x120 | Φ120x450 | ||||||||
| poder del motor N (kilovatios) | 0,37 | 0,55 | 0,75 | |||||||
| tamaño de la instalación (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Según las exigencias del consumidor | |||||||||
| H3 | Según las exigencias del consumidor | |||||||||
| L | Según las exigencias del consumidor | |||||||||
| Alrededor de la presión P1 (KN) de la rueda | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical de la plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga de centro de la carga de centro P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
