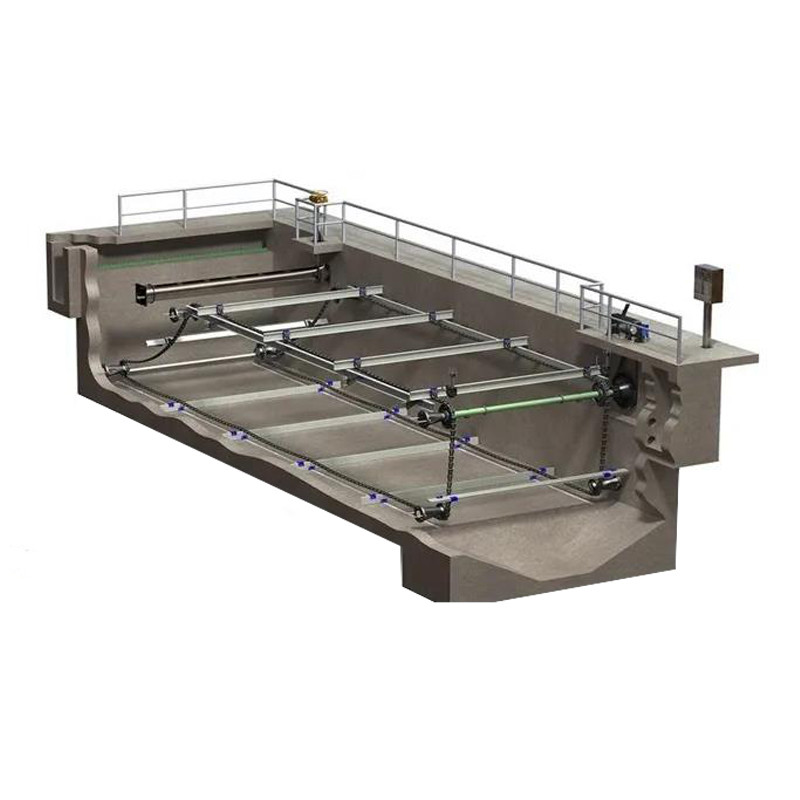

raspador de barro de cadena no-metálico de la placa de cadena del tanque de sedimentación del barro del fabricante del raspador del fango del barro
El tipo de cadena raspador de barro es un tipo equipo de la suspensión del retiro del barro, que es conveniente para descargar el barro del tanque de sedimentación primario circular, del tanque de sedimentación secundario y del tanque de la concentración en proyectos del tratamiento de aguas. El tanque de sedimentación está de estructura concreta o de acero. La parte inferior del tanque es levemente cónica, y el centro de la parte inferior del tanque es un cubo del barro conectado con un tubo del barro. El puente de trabajo está de estructura concreta o de acero. Este equipo no incluye el cuerpo de la piscina y el puente de trabajo. El usuario puede solucionar el problema solo.
Principio de funcionamiento
El raspador de la espuma desnata la espuma en la superficie líquida del centro de la piscina a la periferia de la piscina y la recoge en el tipo área de la bisagra del raspador de la escoria. La espuma recogida se mueve alrededor de la piscina con el ordenador central al cubo que desnata, y se raspa al cubo que desnata a través de la bisagra del raspador de la escoria y se descarga fuera de la piscina.
Composición
El tipo raspador de la placa de cadena del fango se compone principalmente de mecanismo de arrastre, haz principal, ayuda rotatoria central, cilindro de la guía, sistema que raspa del fango, cubo de la escoria y mecanismo que limpia con un chorro de agua, raspador articulado de la escoria, escoria que desnata la placa, escoria que desnata el cubo, placa triangular del borde del mercado del agua, bafle de la espuma, caja de control y otros componentes.
Parámetro
| Number modelo/parámetros | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diámetro de la piscina Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profundidad profunda de la piscina H (m) | 3.5~4.5 (según las exigencias del consumidor) | |||||||||
| Profundidad de agua del lado de la piscina H2 (m) | 3.0~4.0 (según las exigencias del consumidor) | |||||||||
| Alrededor de la línea velocidad v (m/min) | 2.0~3.0 | |||||||||
| Dimensiones de la rueda que caminan (milímetros) | Φ400x120 | Φ120x450 | ||||||||
| poder del motor N (kilovatios) | 0,37 | 0,55 | 0,75 | |||||||
| tamaño de la instalación (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Según las exigencias del consumidor | |||||||||
| H3 | Según las exigencias del consumidor | |||||||||
| L | Según las exigencias del consumidor | |||||||||
| Alrededor de la presión P1 (KN) de la rueda | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical de la plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga de centro de la carga de centro P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
