Transportador de tornillo tipo U, fabricante de lodos, cemento, ceniza, mineral, grano, alimentador, equipo de transporte
El transportador de tornillo se utiliza principalmente para el transporte horizontal o inclinado de materiales en polvo, granulares y pequeños, como carbón, cenizas, escoria, cemento, granos y otros materiales;No es adecuado para transportar materiales perecederos, viscosos y apelmazados, así como materiales que no se pueden romper durante el transporte;La temperatura ambiente de funcionamiento del transportador de tornillo es - 20~50 ℃;La temperatura del material es inferior a 200 ℃;Inclinación del transportador ≤ 20 grados;La longitud de transporte es generalmente inferior a 40 m.
Clasificación de la hoja
Las palas espirales del transportador de tornillo tienen principalmente tres tipos: helicoide sólido, helicoide de correa y helicoide de pala.Método S de pesaje de superficie en espiral sólida, adecuado para transportar materiales en polvo y granulares;La superficie en espiral del tipo de correa se denomina método D, y su paso en espiral es el mismo que el diámetro de la cuchilla en espiral, que es adecuada para transportar materiales en polvo y pequeños;La superficie en espiral de la hoja se utiliza principalmente para transportar materiales viscosos y comprimibles.Los procesos de mezclado y mezclado se completan al mismo tiempo durante el proceso de transporte.El paso de la espiral es aproximadamente 1,2 veces el diámetro de la hoja espiral.
Composición del producto
Las hojas en espiral del transportador de tornillo tienen rotación hacia la izquierda y hacia la derecha.El transportador de tornillo se compone de tres partes: el cuerpo del transportador de tornillo, la entrada y salida de material y el dispositivo de accionamiento;El cuerpo del transportador de tornillo está compuesto por cojinete de cabeza, cojinete de cola, cojinete de suspensión, núcleo en espiral, carcasa, placa de cubierta y base;El dispositivo de accionamiento se compone de motor, reductor, acoplamiento y base.Los diámetros de tornillo comúnmente utilizados son 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm y 1000 mm.Los transportadores de tornillo sinfín de otras especificaciones también se pueden personalizar.
Parámetro
| arametros | espiral Diámetro nominal (mm) diámetro espiral (mm) |
Escribe | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capacidad | ángulo de instalación | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Velocidad espiral n(r/min) | 12 a 16 | ||||||
| N del motor (KW) | 0,75-5,5 (según L y ángulo) | ||||||
| tamaño de instalación (mm) | A | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Coincidencia con el equipo correspondiente | ||||||
| L | Según los requisitos del usuario | ||||||
| li | Coincidencia con el equipo correspondiente | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Coincidencia con el equipo correspondiente | ||||||
| Hola | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Coincidencia con el equipo correspondiente | ||||||

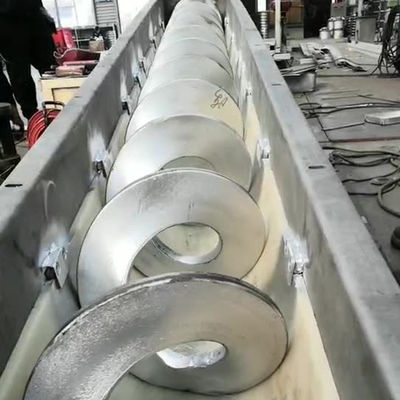

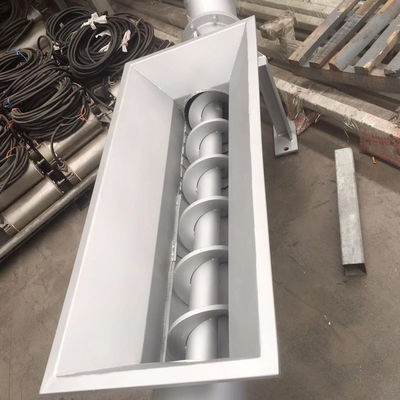

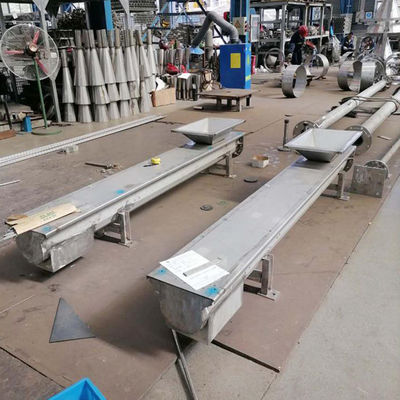

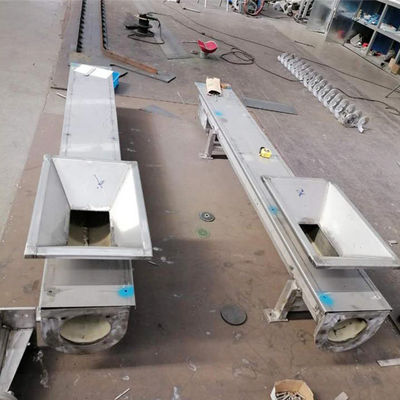

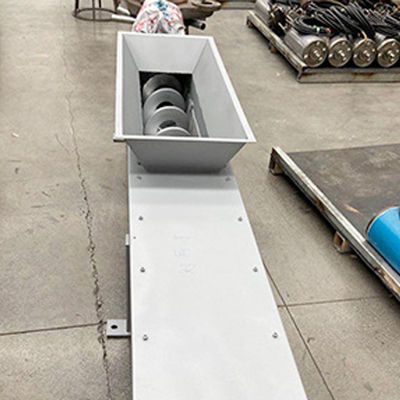

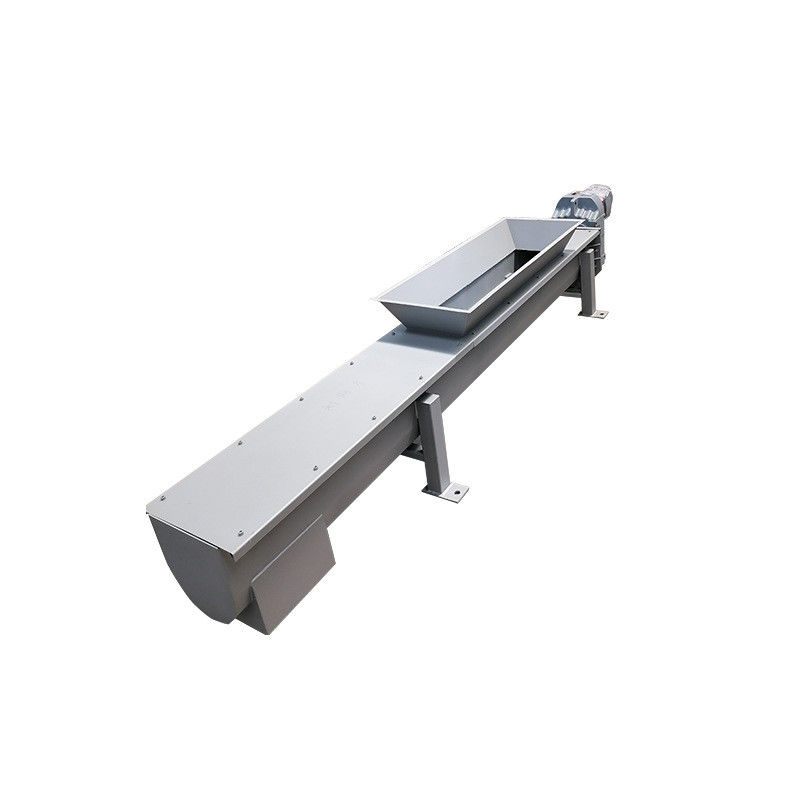

Imagen real
