Fabricante de transportador de tornillo sin eje de lodo de acero al carbono horizontal equipo de transporte móvil de cemento de mina de carbón
Se compone principalmente de helicoidal, cojinete, conducto de material, entrada y salida, dispositivo de accionamiento, etc. El cuerpo espiral rígido se apoya en el conducto de material a través de los cojinetes en la cabeza, la cola y las partes intermedias para formar un componente giratorio que puede realizar transporte de materiales.El cuerpo en espiral funciona a través de un dispositivo de accionamiento instalado en el cabezal, y la entrada y salida de material están dispuestas respectivamente en el lado superior de la cola del canal de material y en el lado inferior del cabezal.
Precauciones de instalación
1. La línea central del canal de material y el eje en espiral se mantendrán en buena coaxialidad.
2. Las uniones entre las secciones de la canaleta deberán estar apretadas sin dislocaciones.Se pueden agregar juntas entre las secciones y entre la cubierta del cabezal y el chute para asegurar el sellado del chute.Al mismo tiempo, se puede ajustar el error de longitud del conducto.
3. El espacio libre entre la pared interna del canal de material y el cuerpo espiral debe ser igual.
4. El eje del dispositivo de accionamiento y el eje en espiral se mantendrán en buena coaxialidad.La altura de la unidad se puede ajustar con la ayuda de cuñas.
5. Después de la instalación, el cuerpo en espiral se someterá a una prueba de equilibrio estático.
6. El cojinete de suspensión intermedio debe soportar de manera confiable y adecuada el eje de conexión para evitar la deformación radial del eje en espiral.La instalación se puede lograr ajustando las cuñas entre las almohadillas de los cojinetes.
7. Después de la instalación de toda la máquina, verifique si hay artículos diversos en la máquina y si el aceite lubricante es suficiente en cada lugar de lubricación.
8. Durante la prueba de funcionamiento sin carga, el cojinete no debe tener fugas de aceite y el aumento de temperatura del cojinete no debe exceder los 20 ℃.Durante la prueba de carga, el aumento de temperatura del rodamiento no debe exceder los 30 ℃.
Parámetro
| arametros | espiral Diámetro nominal (mm) diámetro espiral (mm) |
Escribe | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capacidad | ángulo de instalación | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | ||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Velocidad espiral n(r/min) | 12 a 16 | ||||||
| N del motor (KW) | 0,75-5,5 (según L y ángulo) | ||||||
| tamaño de instalación (mm) | A | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Coincidencia con el equipo correspondiente | ||||||
| L | Según los requisitos del usuario | ||||||
| li | Coincidencia con el equipo correspondiente | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Coincidencia con el equipo correspondiente | ||||||
| Hola | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Coincidencia con el equipo correspondiente | ||||||

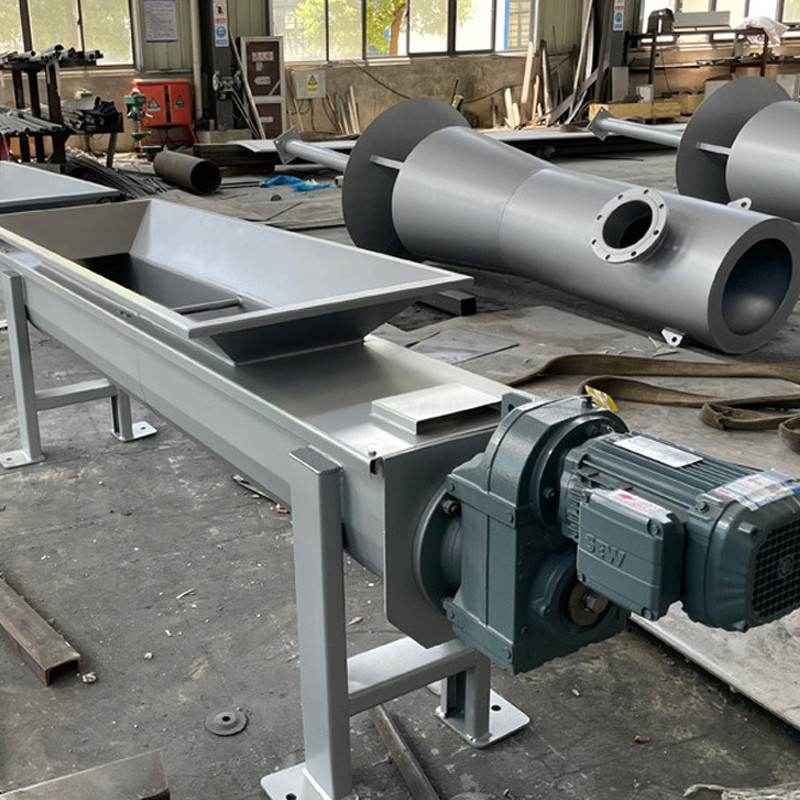

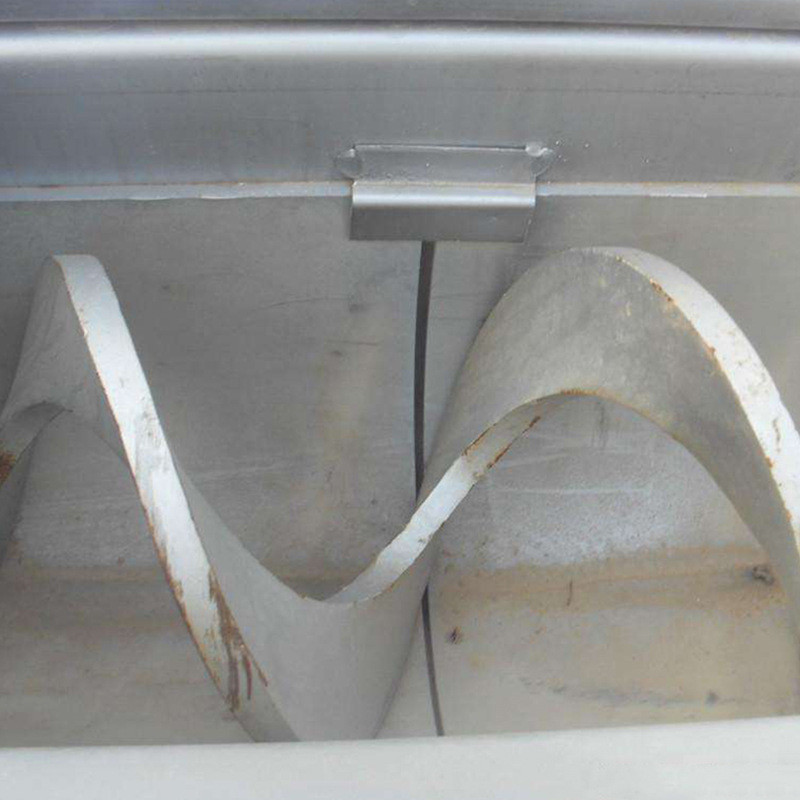

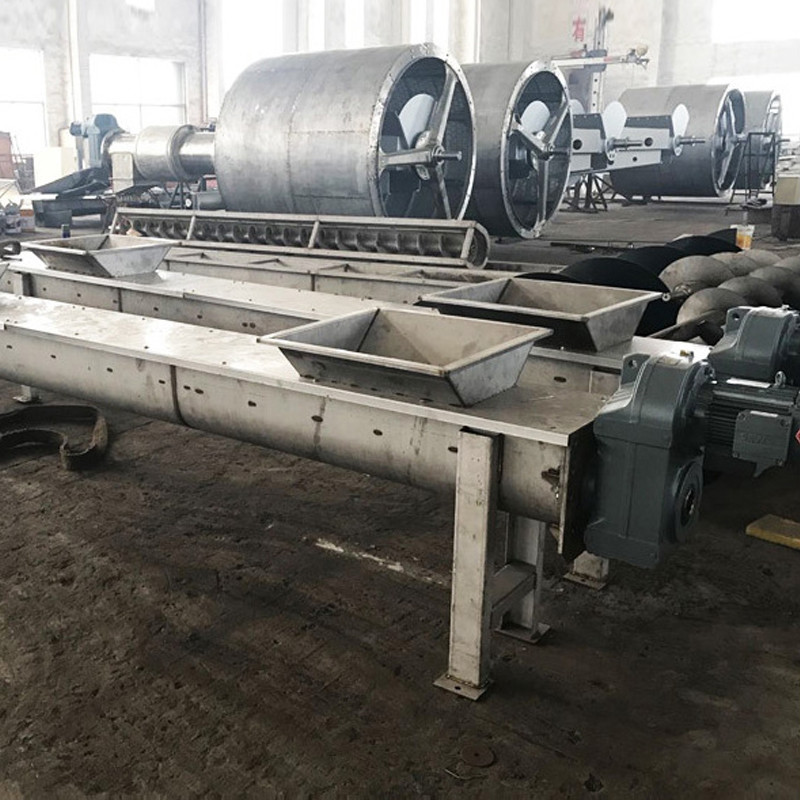

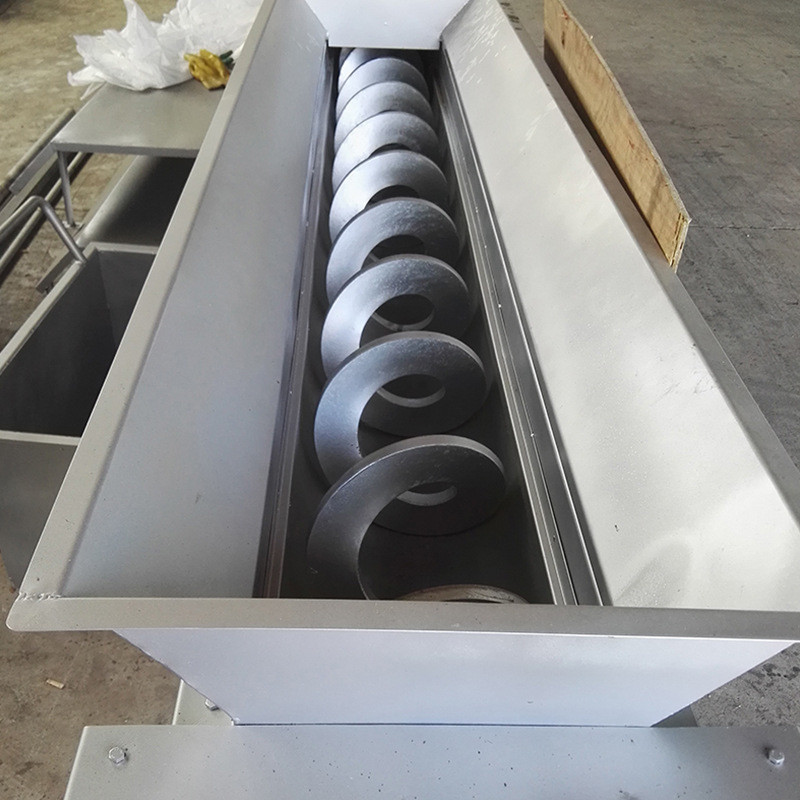

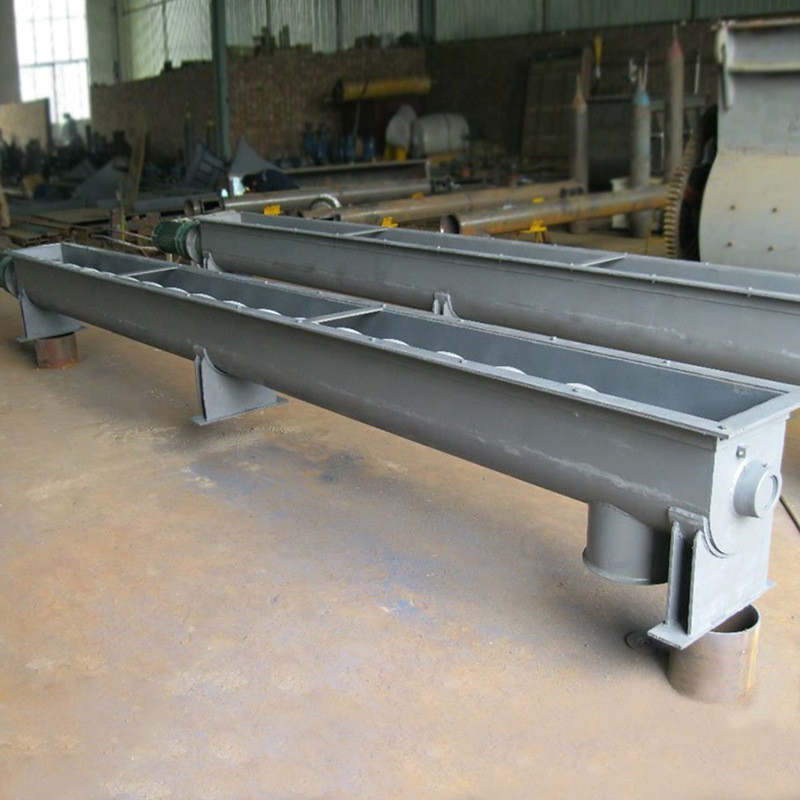

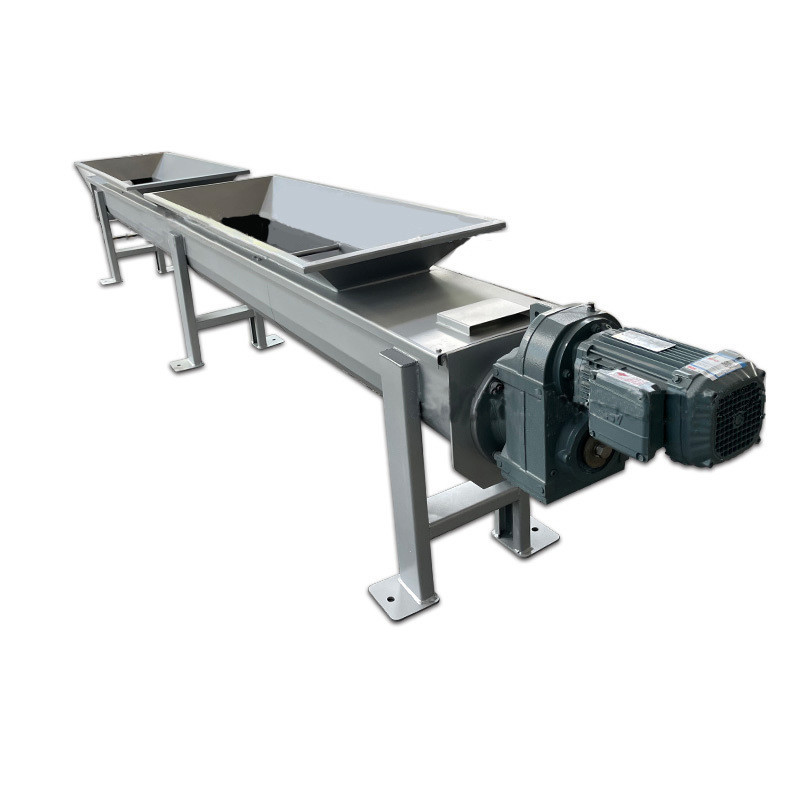

Imagen real
