Floculante de base ácida Dispositivo de dosificación PAM Sistema de dosificación de polvo seco PAC totalmente automático

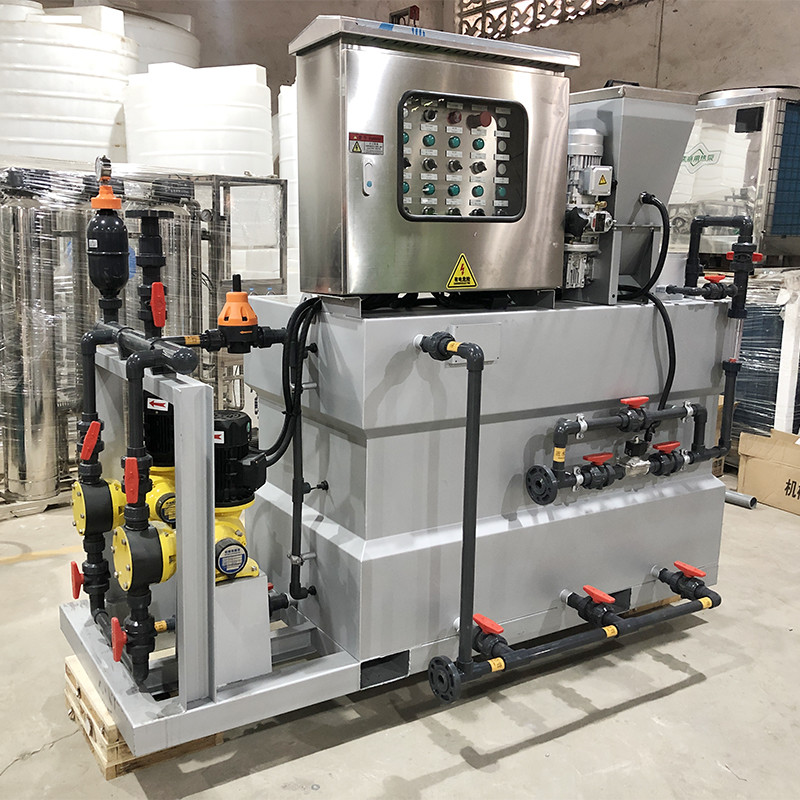

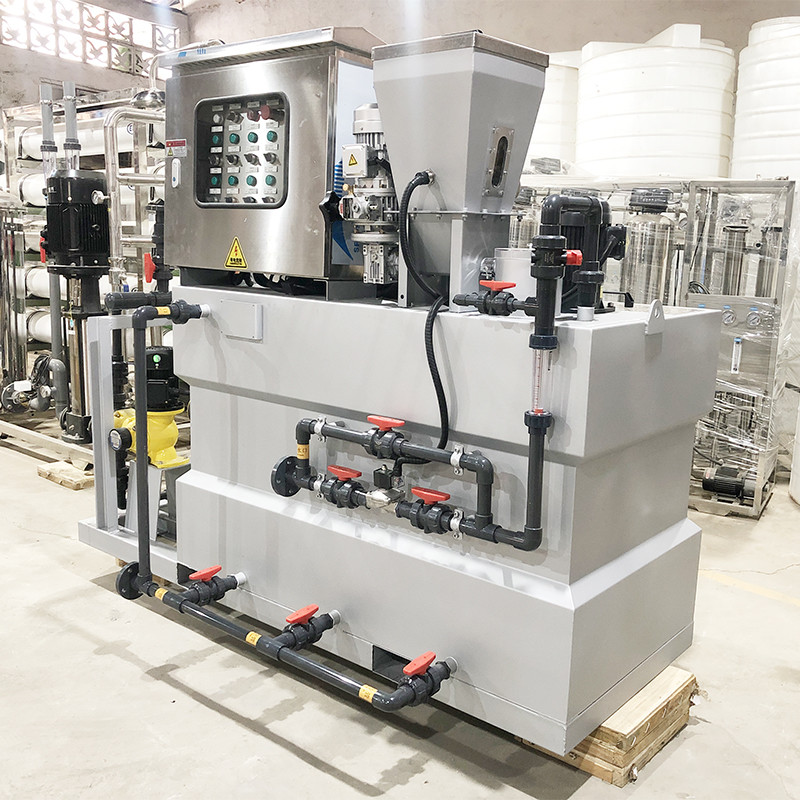

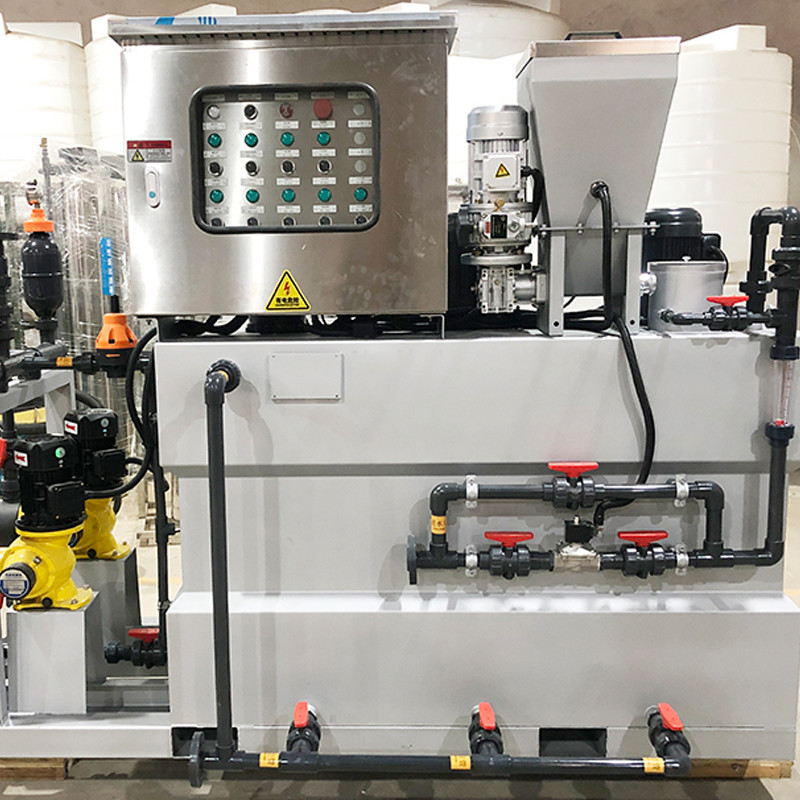

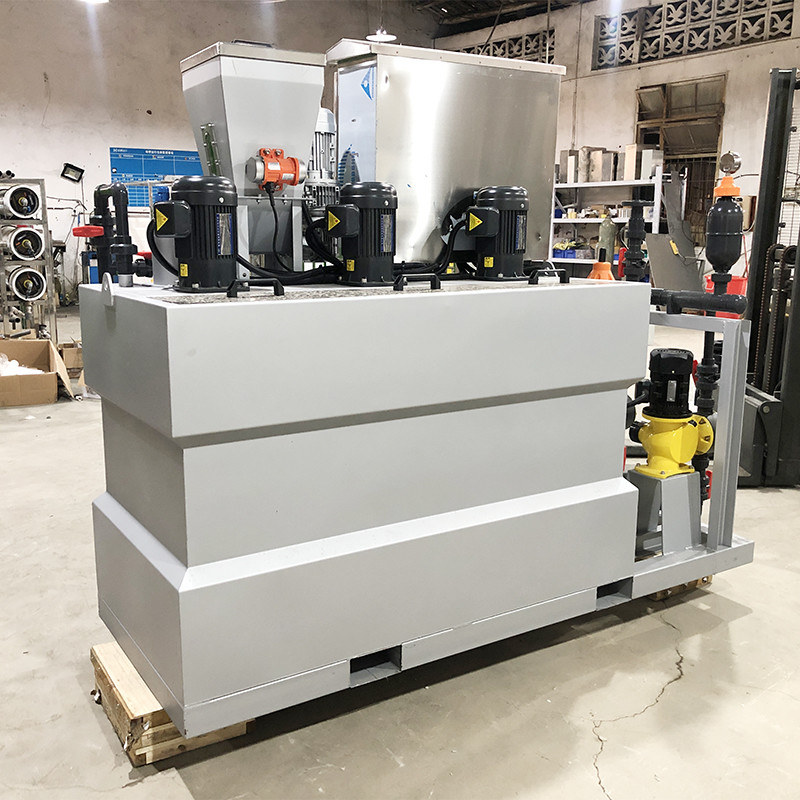

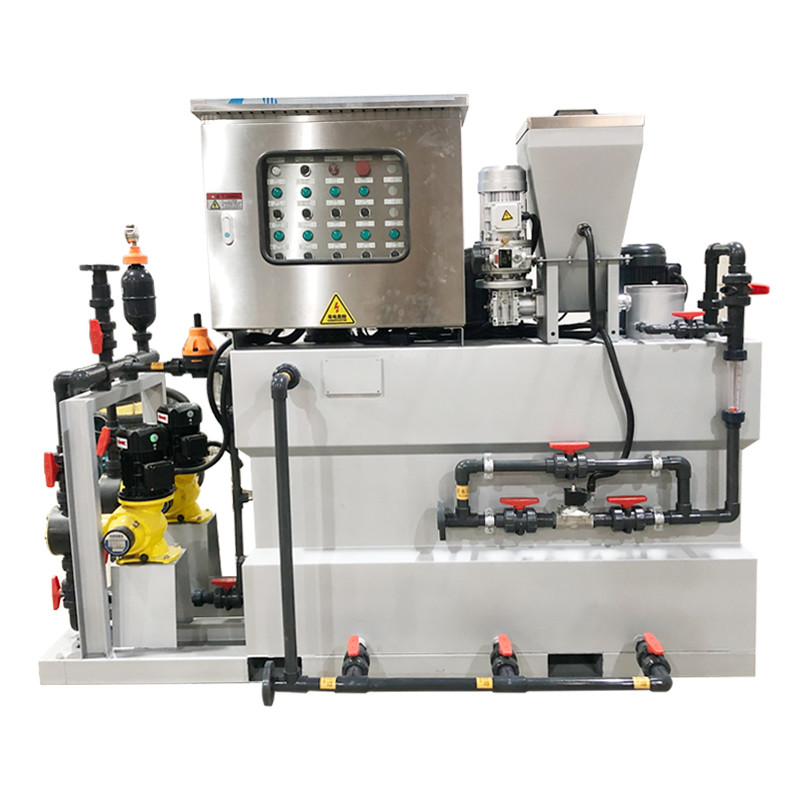

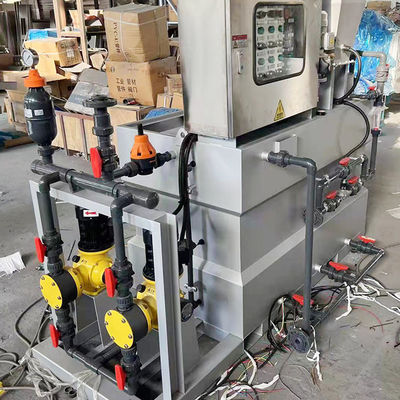

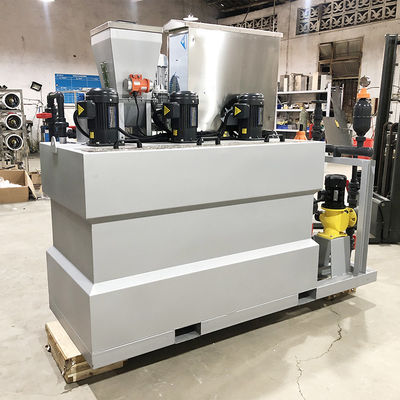

El dispositivo de dosificación integrado de tres tanques es un dispositivo de dosificación de tratamiento químico de agua de nuevo concepto, que se usa ampliamente en sistemas de tratamiento de agua de caldera, sistemas de tratamiento de agua cruda y sistemas de tratamiento de aguas residuales en generación de energía térmica, petróleo, química y otras industrias.Está compuesto por una bomba dosificadora, un tanque de solución, un sistema de control, una tubería, una válvula y otros componentes instalados en la misma base para realizar las funciones de mezcla y dosificación de la solución.De acuerdo con su uso, existen dispositivos dosificadores de desoxigenación de hidracina, dispositivos dosificadores de inhibidores de corrosión, dispositivos dosificadores de ácido regulador de pH (álcali) y dispositivos dosificadores de revestimiento de sulfato ferroso.
Características funcionales
1. Tomando el diseño del sistema como el cuerpo principal, supera el defecto de la pobre sistematicidad de los productos tradicionales con un solo equipo o componentes como el cuerpo principal del diseño;
2. Absorber la esencia de la tecnología de medicina externa y optimizar el proceso con un nuevo concepto de diseño;
3 El diseño modular y la combinación integrada de la estructura del producto pueden facilitar la expansión de capacidades y funciones;
4 Esquema de configuración flexible según la calidad del agua y los diferentes requisitos de los usuarios;
5. Los usuarios pueden elegir equipos y componentes de varias marcas, materiales y grados;
6. Se pueden seleccionar varios modos de control, como el control manual y el control automático, para cumplir con los diferentes requisitos de control.
Solicitud
1) La dosificación del tratamiento de aguas residuales y aguas residuales en la protección del medio ambiente se utiliza principalmente para el tratamiento de aguas residuales y aguas residuales en ciudades, empresas industriales y mineras, grandes hoteles y restaurantes.
2) Dosificación en caldera de central: dosificación de amoníaco en agua de alimentación, dosificación de hidracina, dosificación de fosfato en agua de caldera, control coordinado de dosificación de fosfato en agua de caldera, dosificación de amoníaco condensado, etc.
3) El líquido químico se inyecta en la caldera, que se utiliza principalmente en centrales térmicas, industria química, metalurgia, barcos, calefacción central y otras ocasiones en las que se utilizan calderas.
4) Dosificación del tratamiento de agua: adición de floculante, coadyuvante coagulante y antiespumante a las aguas residuales.
5) Se utiliza para el tratamiento previo y la dosificación del suministro de agua del grifo, principalmente en obras hidráulicas urbanas, obras hidráulicas propias de empresas a gran escala, impresión y teñido de textiles, acero, papel y otras industrias.
6) Dosificación fuera de la caldera de la central eléctrica: adición de floculante al agua sin tratar, adición de coadyuvante de coagulación al agua sin tratar, adición de estabilizador (inhibidor de corrosión) al agua en circulación, adición de inhibidor de incrustaciones al agua en circulación, adición de bactericida al agua en circulación. agua, agregando amoníaco a la sala de calderas de inicio, agregando fosfato a la sala de calderas de inicio y recubriendo el condensador con sulfato ferroso.
Parámetros
| Escribe | QJY-500 | QJY-1000 | QJY-1500 | QJY-2000 | QJY-3000 | |
| capacidad de producciónQ(L/h) | 500 | 1000 | 1500 | 2000 | 3000 | |
| Tamaño | 900x1500x1650 | 1000x1625x1750 | 1000x2440x1800 | 1220x2440x180C | 1220x3200x2000 | |
| Potencia de dosificación de polvoNi(KW) | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | |
| licuadora | Diámetro de la hojaG(mm) | 250 | 250 | 250 | 250 | 250 |
| Velocidad vertical del eje (i/min) | 96 | 96 | 96 | 96 | 96 | |
| PotenciaN2(KW) | 0,55x2 | 0.55x2 | 0,55x2 | 0.55x2 | 0.55x2 | |
| Bomba dosificadora de tornillo | Caudal Q2(mV·h) | 1 | 1 | 1,5~2,0 | 1.5-2.0 | 3,0 ~ 5,0 |
| Altura (m) | 20 | 20 | 20 | 20 | 20 | |
| Potencia norte3(KW) | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | |
| Diámetro de entrada de agua (mm) | 20 | 20 | 25 | 25 | 32 | |
| Salida de agua de diámetro (mm) | 20 | 20 | 25 | 25 | 32 | |
| Instalación | B | 900 | 1000 | 1000 | 1220 | 1220 |
| L | 1500 | 1625 | 2440 | 2440 | 3200 | |
| H | 1650 | 1750 | 1800 | 1800 | 2000 | |
| Hola | 800 | 1050 | 1050 | 1050 | 1350 | |
