Dosificador automático de floculante PAM/PAC Fabricante Sistema integrado de dosificación de fosfato

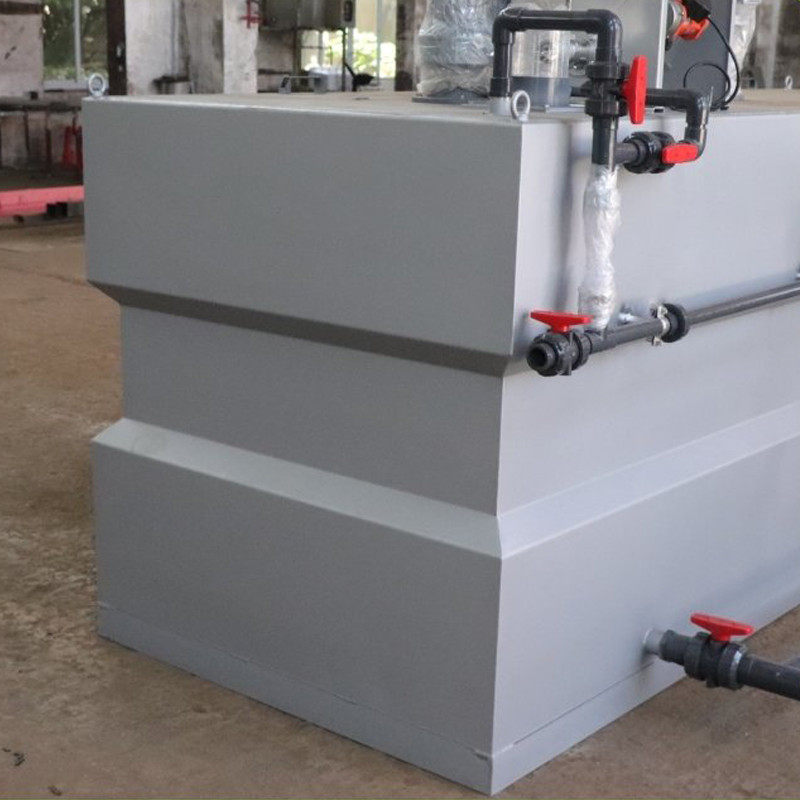

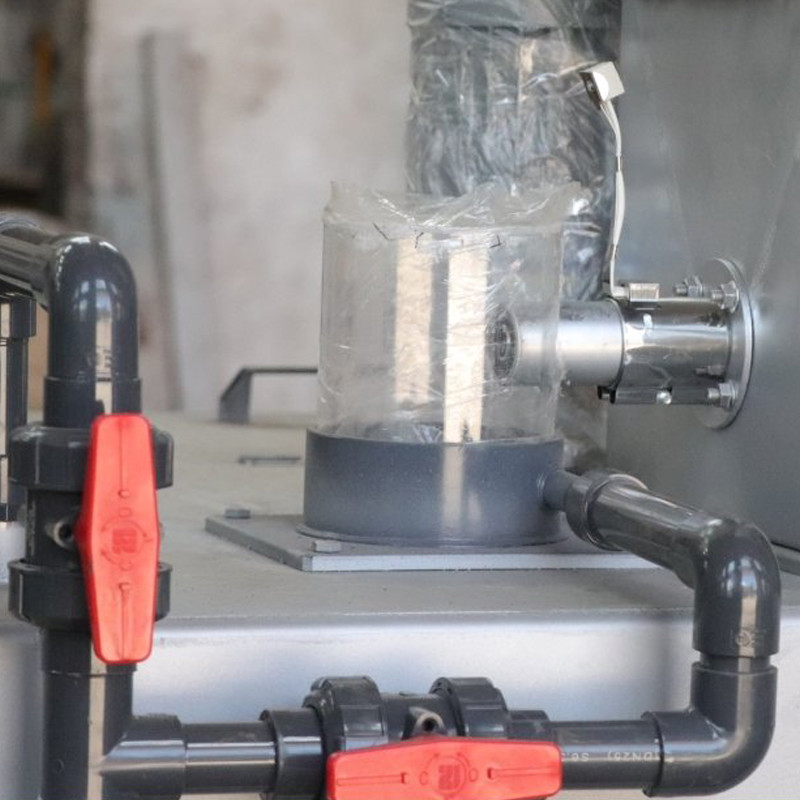

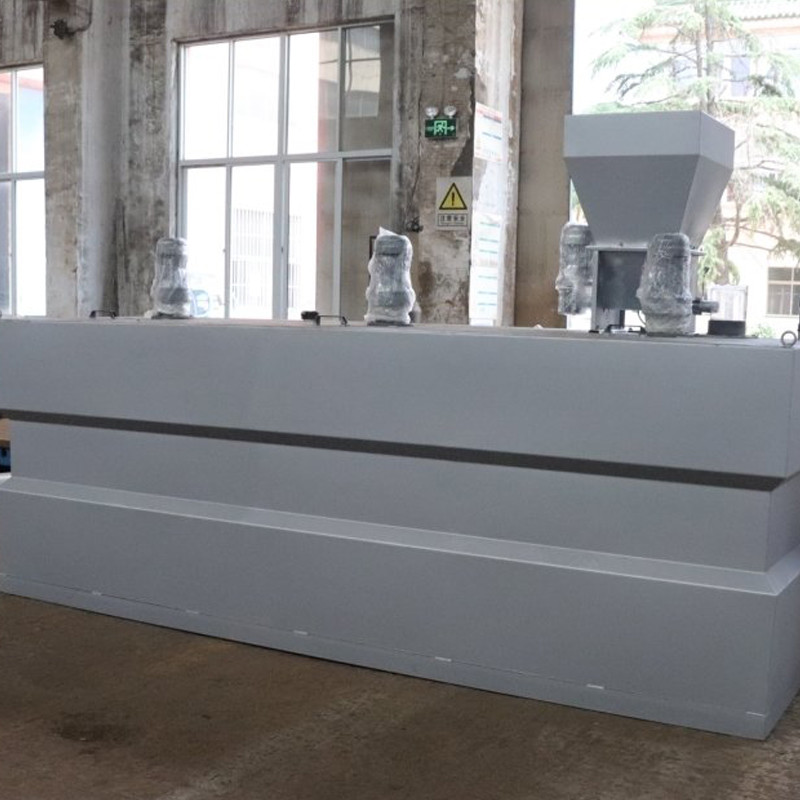

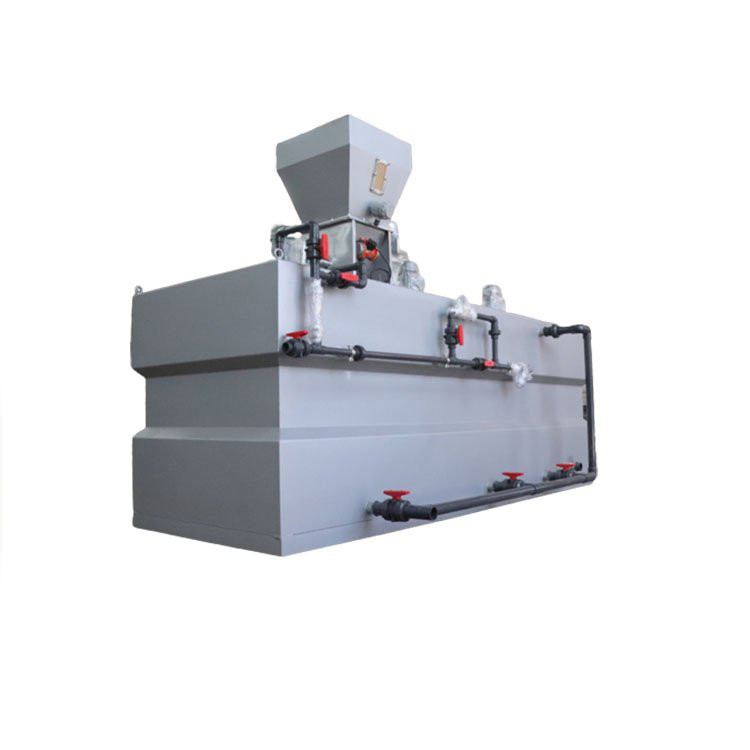

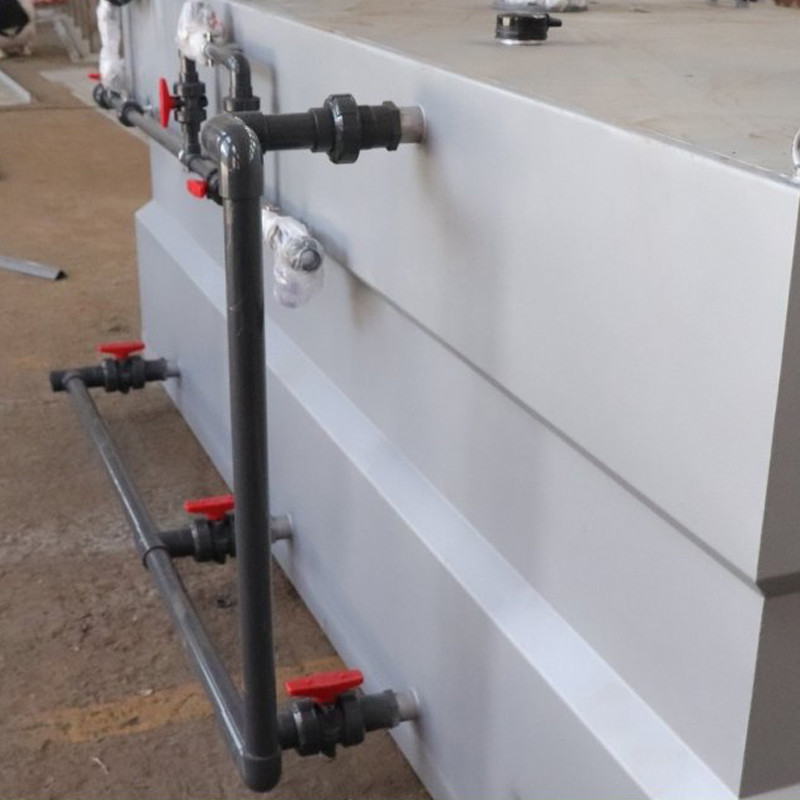

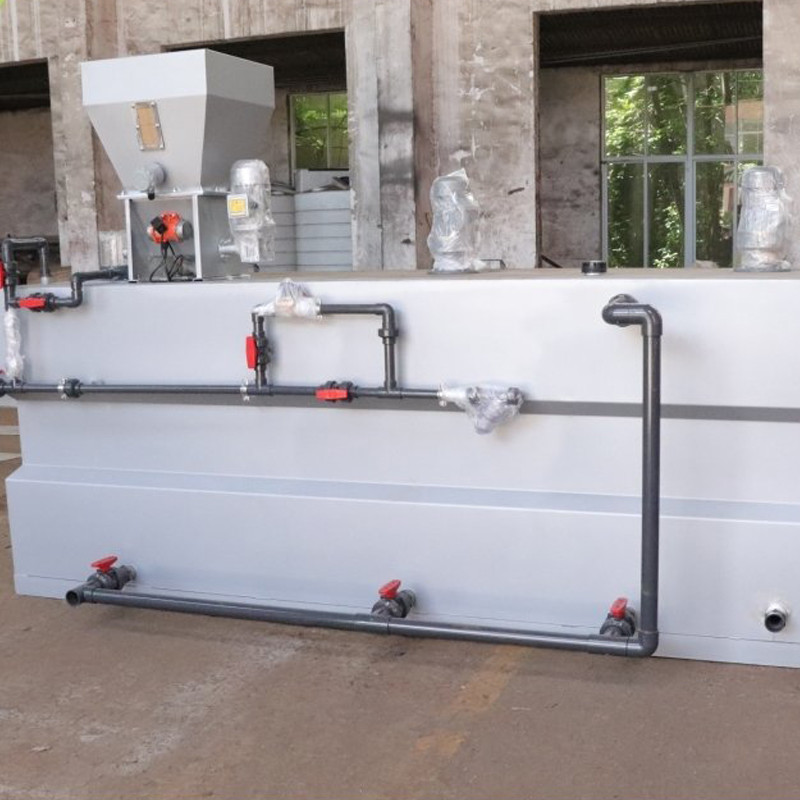

El dispositivo de dosificación integra el tanque de solución (dispositivo de mezcla si es necesario), bomba dosificadora dosificadora, filtro tipo Y, válvula de rebose de seguridad, válvula de retención, compensador de flujo, instrumento de control, manómetro, indicador de nivel, válvula de control y tubería, rebosadero de recolección de agua dispositivo, etc. para formar un dispositivo de dosificación completamente automático.
El sistema de control completamente automático en la caja de control puede comparar y juzgar la señal de flujo establecida con la señal de flujo real, calcular el valor de flujo y controlar el flujo de la bomba dosificadora a través del sistema de control de conversión de frecuencia o el sistema de control de carrera eléctrica.
Principio de funcionamiento
El dispositivo de dosificación entrega el agente en polvo o el agente líquido al tanque de solución en una cantidad fija y enciende el dispositivo de mezcla para agitar la solución en el tanque de solución al mismo tiempo, luego abre la válvula en la parte inferior del tanque de solución para hacer la solución fluye hacia la entrada de la bomba dosificadora automáticamente, y luego la bomba dosificadora entrega la solución al punto de dosificación de acuerdo con los requisitos establecidos.La dosificación es controlada por el sistema de control totalmente automático a través del sistema de control de conversión de frecuencia o el sistema de control de carrera eléctrica.
Características del producto
1. Tomando el diseño del sistema como cuerpo principal, supera la dificultad de la pobre sistematicidad de los productos tradicionales con un solo equipo o componente como cuerpo principal;
2. Absorba la esencia de la tecnología de dosificación nacional y extranjera y optimice el proceso con un nuevo concepto de diseño;
3. El diseño modular de la estructura del producto y la combinación integrada facilitan la expansión de capacidades y funciones;
4. Esquema de configuración flexible según diferentes calidades de agua y diferentes requisitos de los usuarios;
5. Los usuarios pueden elegir equipos y componentes de varias marcas, materiales y grados en el país y en el extranjero;
Parámetros
| Escribe | QJY-500 | QJY-1000 | QJY-1500 | QJY-2000 | QJY-3000 | |
| capacidad de producciónQ(L/h) | 500 | 1000 | 1500 | 2000 | 3000 | |
| Tamaño | 900x1500x1650 | 1000x1625x1750 | 1000x2440x1800 | 1220x2440x180C | 1220x3200x2000 | |
| Potencia de dosificación de polvoNi(KW) | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | |
| licuadora | Diámetro de la hojaG(mm) | 250 | 250 | 250 | 250 | 250 |
| Velocidad vertical del eje (i/min) | 96 | 96 | 96 | 96 | 96 | |
| PotenciaN2(KW) | 0,55x2 | 0.55x2 | 0,55x2 | 0.55x2 | 0.55x2 | |
| Bomba dosificadora de tornillo | Caudal Q2(mV·h) | 1 | 1 | 1,5~2,0 | 1.5-2.0 | 3,0 ~ 5,0 |
| Altura (m) | 20 | 20 | 20 | 20 | 20 | |
| Potencia norte3(KW) | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | |
| Diámetro de entrada de agua (mm) | 20 | 20 | 25 | 25 | 32 | |
| Salida de agua de diámetro (mm) | 20 | 20 | 25 | 25 | 32 | |
| Instalación | B | 900 | 1000 | 1000 | 1220 | 1220 |
| L | 1500 | 1625 | 2440 | 2440 | 3200 | |
| H | 1650 | 1750 | 1800 | 1800 | 2000 | |
| Hola | 800 | 1050 | 1050 | 1050 | 1350 | |
