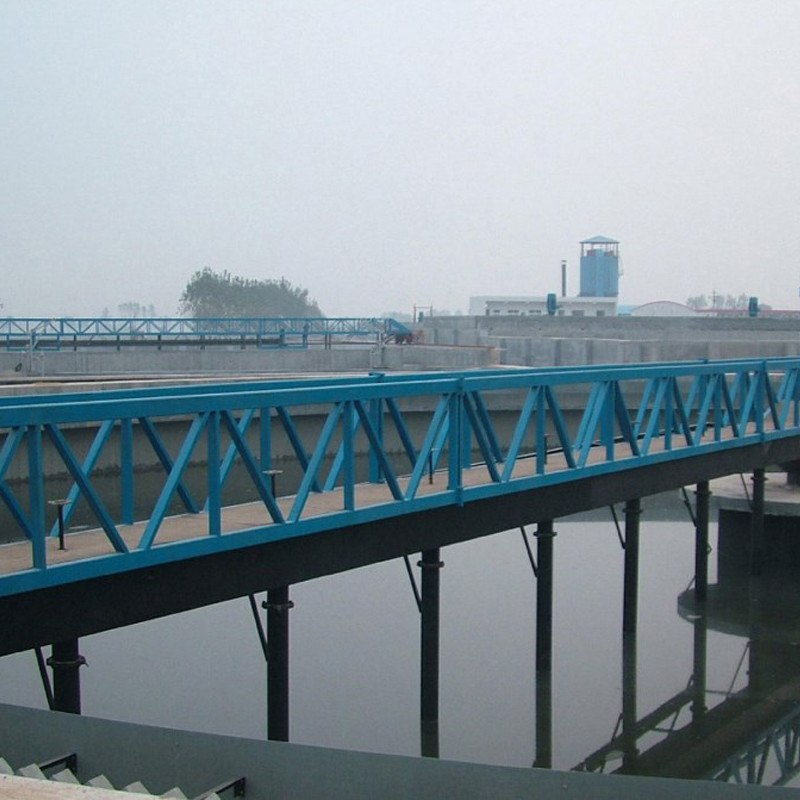

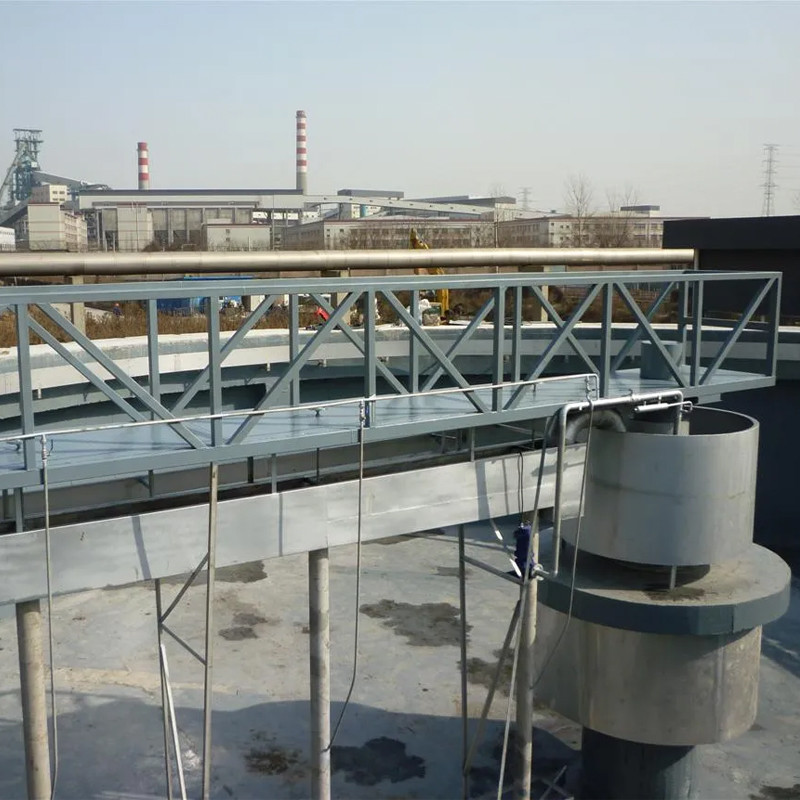

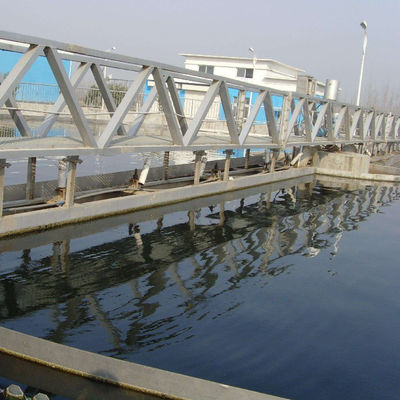

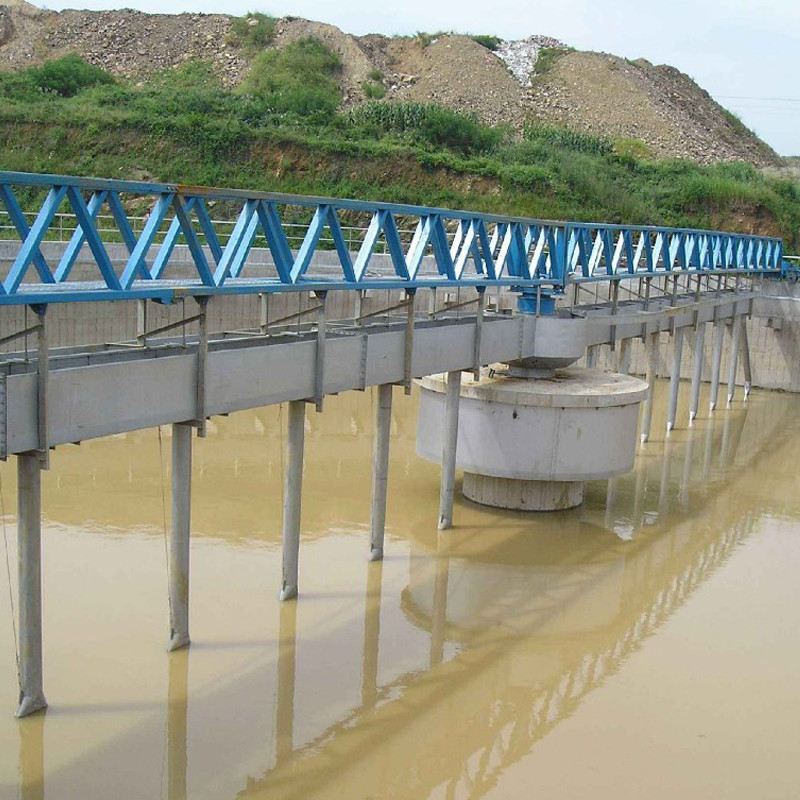

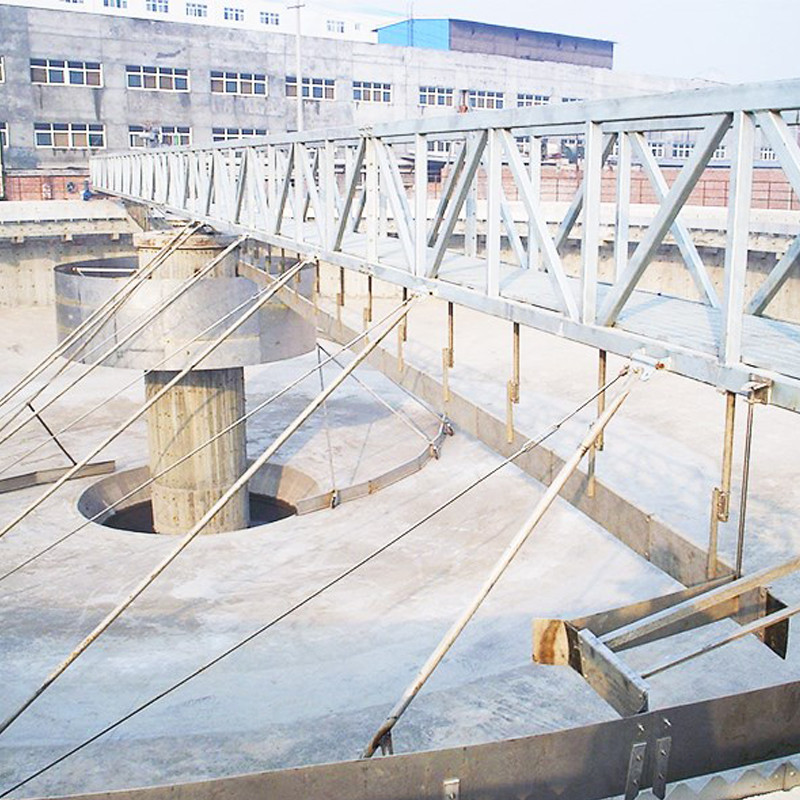

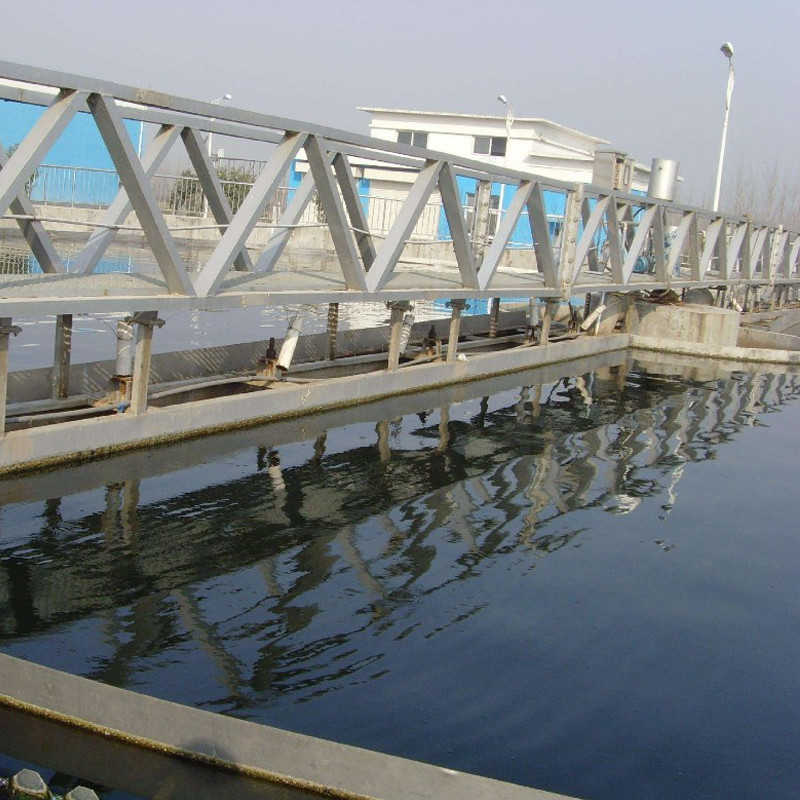

fabricante de acero inoxidable del raspador del fango del tanque de la flotación de aire de la máquina del raspador de barro del estilo del puente 304

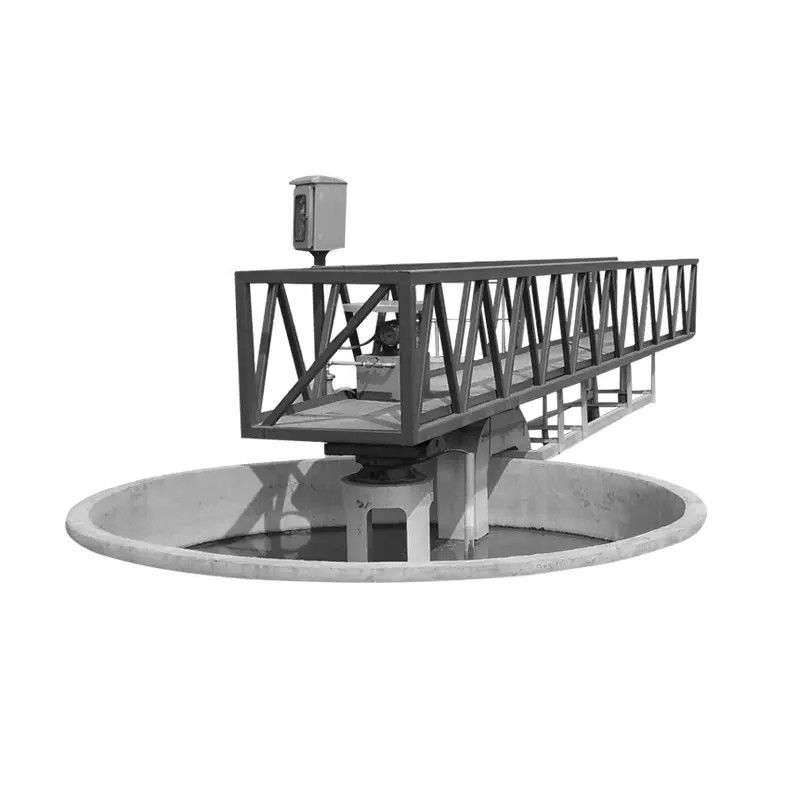

La máquina periférica de la succión del barro de la impulsión se compone principalmente del puente de trabajo (calzada incluyendo y escalera móvil), conduce el dispositivo, colector del barro, dispositivo de succión del barro, vacío que bombea y sistema del daño del sifón, mecanismo rotatorio de la fijación, montaje del raspador, desnatando el mecanismo, el montaje del cubo de la escoria, la escobilla del vertedero, el gabinete de control, las sujeciones todo de conexión, los recambios, el etc.
Principio de funcionamiento
El raspador de barro y la máquina periféricos de la succión raspa y recoge el barro colector central del barro por el raspador a través de la impulsión de la desaceleración y la transmisión del componente de la suspensión, y descarga el barro del tanque por la presión o la bomba hidrostática. Se adopta la descarga media de la entrada y del barro del agua, y el drenaje circundante se adopta para asegurar corriente uniforme. La descarga del barro de la succión del uno mismo con diferencia llana líquida se adopta, y la espuma que raspa y que descarga el dispositivo y el dispositivo de protección contra sobrecarga se proporciona.
Características de producto
1. El puente de trabajo adopta la estructura del braguero, que es simple, estable y durable.
2. El mantenimiento es simple y conveniente, y el coste de operación es bajo.
3. Hay muchas opciones para el reductor de la transmisión: estructura montada, simple y compacta del eje, mantenimiento conveniente; El reductor cycloidal de la rueda del perno es barato y tiene alta eficacia de la transmisión.
4. según las necesidades de usuario, la superficie de la rueda que camina se puede hacer de dirigir la rueda de goma (configuración estándar), la rueda de acero, la rueda de nylon y el poliuretano.
5. el raspador de barro espiral logarítmico de la eficacia alta asegura la confiabilidad de la colección del barro.
6. Los componentes eléctricos son tipo, seguros y confiables al aire libre, y se pueden controlar aleatoriamente y remotamente.
7. El equipo periférico del raspador del fango se puede fabricar según el tamaño específico del usuario. Las partes en contacto con el agua se pueden hacer del acero inoxidable.
Uso
El raspador periférico del fango de la impulsión puede ser ampliamente utilizado en proyectos del tratamiento de aguas residuales en ciudades, sustancia química, materia textil, metalurgia y otras industrias. El modelo para uso general tiene las ventajas de la estructura razonable, de la eficacia alta, de la operación conveniente y del mantenimiento, y es un proyecto ideal del tratamiento de aguas residuales.
Parámetros del producto
|
Parámetro/modelo WidthΦ de la piscina (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profundidad profunda de la piscina H (m) | 3.5~4.5 (según las exigencias del consumidor) | |||||||||
| Profundidad de agua del lado de la piscina H2 (m) | 3.0~4.0 (según las exigencias del consumidor) | |||||||||
| Alrededor de la línea velocidad V (m/min) | 1.8~2.2 | |||||||||
| Dimensiones de la rueda que caminan (milímetros) | 400x120 | 420x150 | ||||||||
| Poder del motor N (kilovatios) | 0,37 | 0,55 | 0,75 | |||||||
| Tamaño de la instalación (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Según las exigencias del consumidor | |||||||||
| H3 | Según las exigencias del consumidor | |||||||||
| L | Según las exigencias del consumidor | |||||||||
| Alrededor de la presión P1 (KN) de la rueda | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical de la plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga de centro de la carga de centro P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
