Tipo de cadena de acero inoxidable raspador del fabricante 304 del raspador del fango de la placa de cadena de barro
El raspador de barro de cadena es un equipo favorable para el tanque de sedimentación en el tratamiento de aguas residuales. Se diseña especialmente para quitar la grasa, el coloide y el barro en la parte inferior del tanque de las aguas residuales industriales y urbanas. El raspador de cadena del aceite y el raspador del fango son caracterizados ajustando medidas a las condiciones locales, al control de retiro flexible de la escoria, a la operación estable, a la operación conveniente, al mantenimiento simple y a la vida de servicio larga.
Principio de funcionamiento

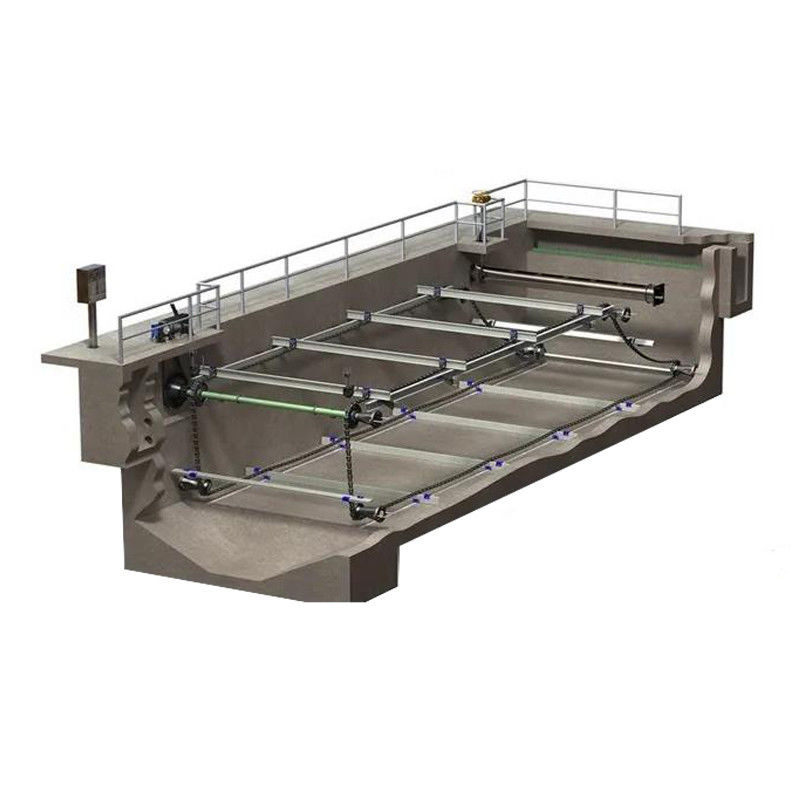

El raspador de cadena del fango se utiliza para quitar continuamente los sólidos suspendidos que flotan en la superficie y el barro del agua en la parte inferior de la piscina. El raspador del aceite se mueve a lo largo de la superficie y de la parte inferior de la piscina y empuja los sólidos suspendidos del extremo de la entrada del nivel líquido al extremo del mercado. El raspador del raspador del aceite y del raspador del fango se fija en ambos extremos de la cadena, y el raspador del aceite y el raspador del fango son conducidos conduciendo el dispositivo de transmisión del piñón. El movimiento del raspador del aceite y del raspador del fango a lo largo de la anchura entera del tanque de raspar los agentes contaminadores en el tanque de la descarga de la escoria y el barro en el cubo del barro.
Características de funcionamiento
1. La velocidad móvil del raspador es moderada, que tiene poco disturbio a las aguas residuales y es conducente a la sedimentación de sólidos suspendidos.
2. El raspador hace el movimiento rotatorio continuo en la piscina, y no necesita invertir hacia adelante y hacia atrás. El dispositivo de la impulsión está situado en la plataforma de la superficie de la piscina, así que la distribución y el mantenimiento de poder son muy simples.
3. Puede también ser utilizado como desnatadora de la escoria sin mecanismo adicional.
Parámetro
| Number modelo/parámetros | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diámetro de la piscina Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profundidad profunda de la piscina H (m) | 3.5~4.5 (según las exigencias del consumidor) | |||||||||
| Profundidad de agua del lado de la piscina H2 (m) | 3.0~4.0 (según las exigencias del consumidor) | |||||||||
| Alrededor de la línea velocidad v (m/min) | 2.0~3.0 | |||||||||
| Dimensiones de la rueda que caminan (milímetros) | Φ400x120 | Φ120x450 | ||||||||
| poder del motor N (kilovatios) | 0,37 | 0,55 | 0,75 | |||||||
| tamaño de la instalación (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Según las exigencias del consumidor | |||||||||
| H3 | Según las exigencias del consumidor | |||||||||
| L | Según las exigencias del consumidor | |||||||||
| Alrededor de la presión P1 (KN) de la rueda | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical de la plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga de centro de la carga de centro P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
