Equipo central del tratamiento de aguas residuales de la eficacia de High del fabricante del raspador de barro de la impulsión del puente lleno
El raspador central del fango de la impulsión es extensamente aplicable al barro que raspa y que descarga del tanque de sedimentación del flujo radial (circular) con un diámetro de generalmente no más el que 18m en la depuradora del planta de agua o de aguas residuales en el proyecto del abastecimiento y del drenaje de agua. Tiene la estructura razonable, la eficacia alta, la operación conveniente y mantenimiento, y es un apoyo ideal del proyecto del tratamiento de aguas residuales.
Principio de funcionamiento

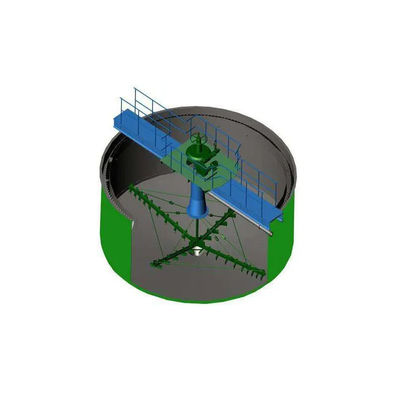

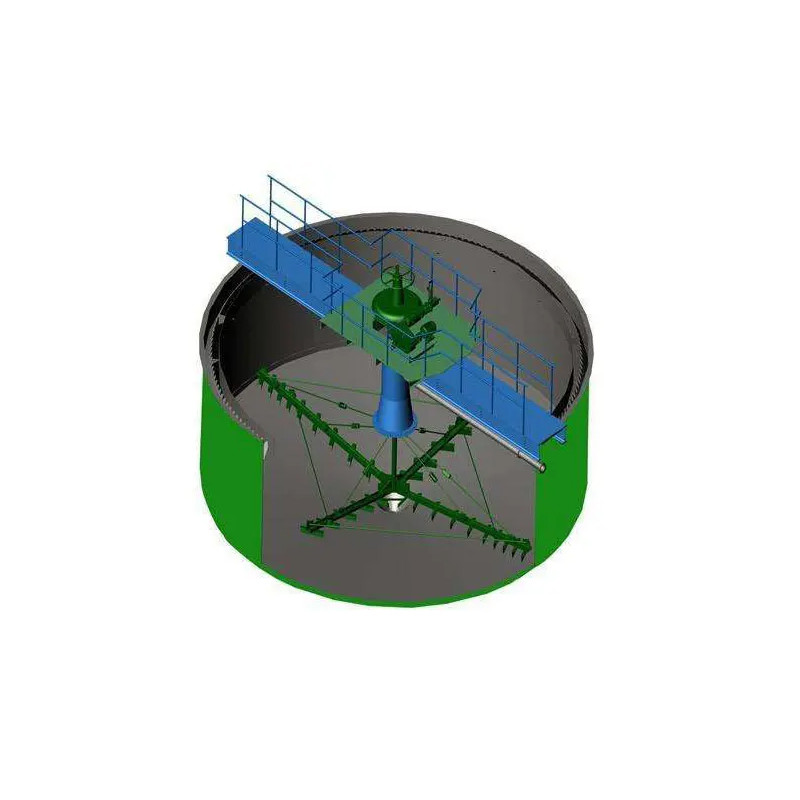

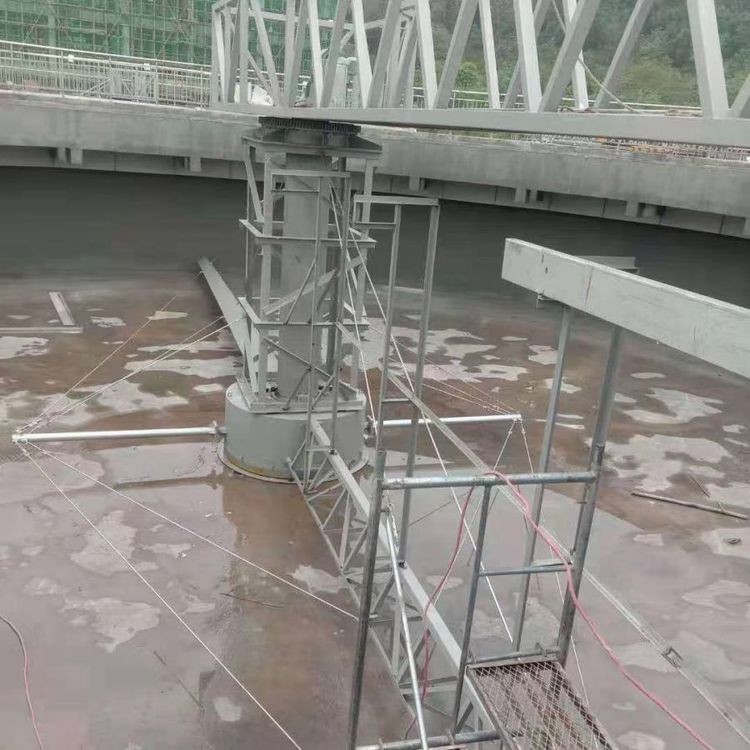

El raspador central del fango de la impulsión adopta el tipo central de la impulsión y de la suspensión. Después de los flujos de las aguas residuales en el tambor de la diversión del tubo de entrada debajo del puente de trabajo y difunde, él fluye hacia fuera uniformemente en una manera radial a la periferia. El barro suspendido se deposita en la parte inferior del tanque después de la sedimentación. El dispositivo de la impulsión conduce el eje vertical central para girar, y conduce el brazo del raspador y el raspador del fango para girar. Después de que el barro se raspe de la periferia del tanque colector central del barro, es descargado del tanque a través del tubo de descarga del barro por la presión hidrostática en el tanque, la espuma en la superficie del agua se desnata al lado de la piscina a través del dispositivo que desnata rotatorio, y después raspó en el cubo de la escoria por el raspador y descargado de la piscina; Los desbordamientos flotantes en el canal del mercado y se descargan a través de la placa triangular del vertedero del mercado.
Atención de la operación
1. Preparaciones antes de empezar para arriba: compruebe si el reductor está llenado al nivel de aceite normal, si hay materias extranjeras pegadas en la superficie del agua por la parte corriente, y no debe haber bloques de madera u otras materias extranjeras, para evitar fracaso durante la operación.
2. conecte la fuente de alimentación del motor y compruebe la dirección positiva y negativa.
3. El aceite en el reductor necesita ser solamente una vez al año una vez al mes cambiado uso posterior, y después de eso.
4. Durante la operación del equipo, la atención será prestada a si la operación es normal. Si se encuentra cualquier problema, pare la operación para la inspección.
Parámetros del producto
|
Parámetro/modelo WidthΦ de la piscina (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profundidad profunda de la piscina H (m) | 3.5~4.5 (según las exigencias del consumidor) | |||||||||
| Profundidad de agua del lado de la piscina H2 (m) | 3.0~4.0 (según las exigencias del consumidor) | |||||||||
| Alrededor de la línea velocidad V (m/min) | 1.8~2.2 | |||||||||
| Dimensiones de la rueda que caminan (milímetros) | 400x120 | 420x150 | ||||||||
| Poder del motor N (kilovatios) | 0,37 | 0,55 | 0,75 | |||||||
| Tamaño de la instalación (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Según las exigencias del consumidor | |||||||||
| H3 | Según las exigencias del consumidor | |||||||||
| L | Según las exigencias del consumidor | |||||||||
| Alrededor de la presión P1 (KN) de la rueda | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical de la plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga de centro de la carga de centro P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
