Raspador de barro de cadena de acero inoxidable de la placa de Chain del fabricante del raspador del fango de la tracción para el tanque de sedimentación

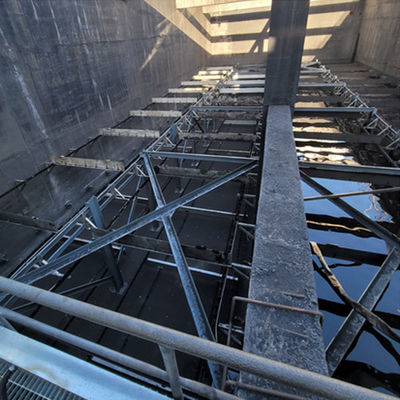

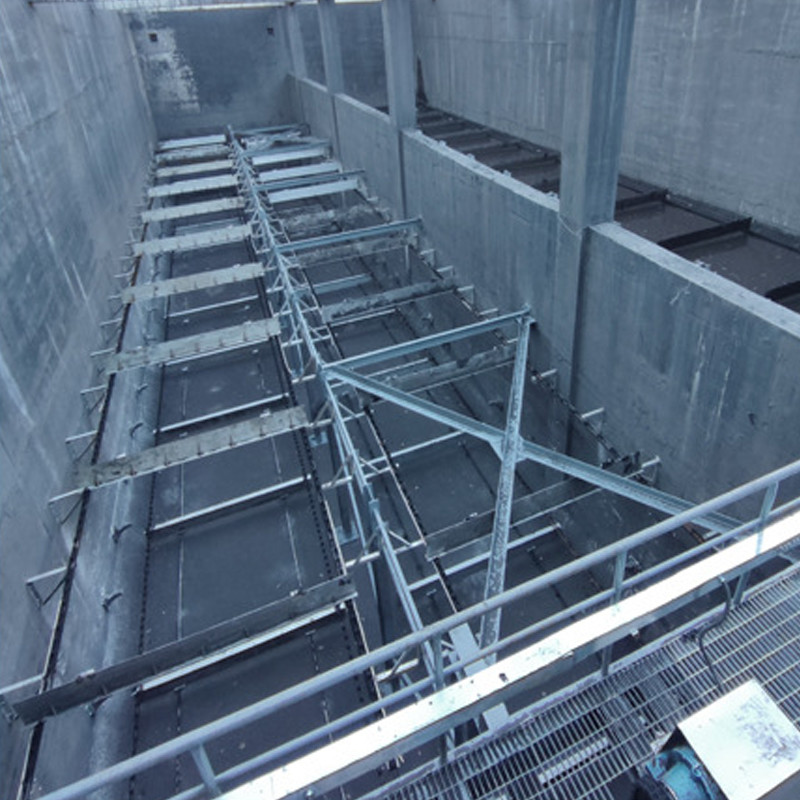

El tipo de cadena raspador del fango se utiliza principalmente para raspar y para quitar el sedimento en la parte inferior del tanque de sedimentación (rectangular) horizontal, especialmente el tanque de sedimentación, el separador de aceite, el tanque de sedimentación primario y otros tanques rectangulares en el proyecto del tratamiento de aguas residuales. Puede también desnatar el aceite y la espuma flotantes en la superficie líquida. El tipo de cadena raspador del fango tiene estructura simple, una máquina es instalación multiusos, conveniente, operación y mantenimiento, operación segura y confiable, etc.
Composición estructural

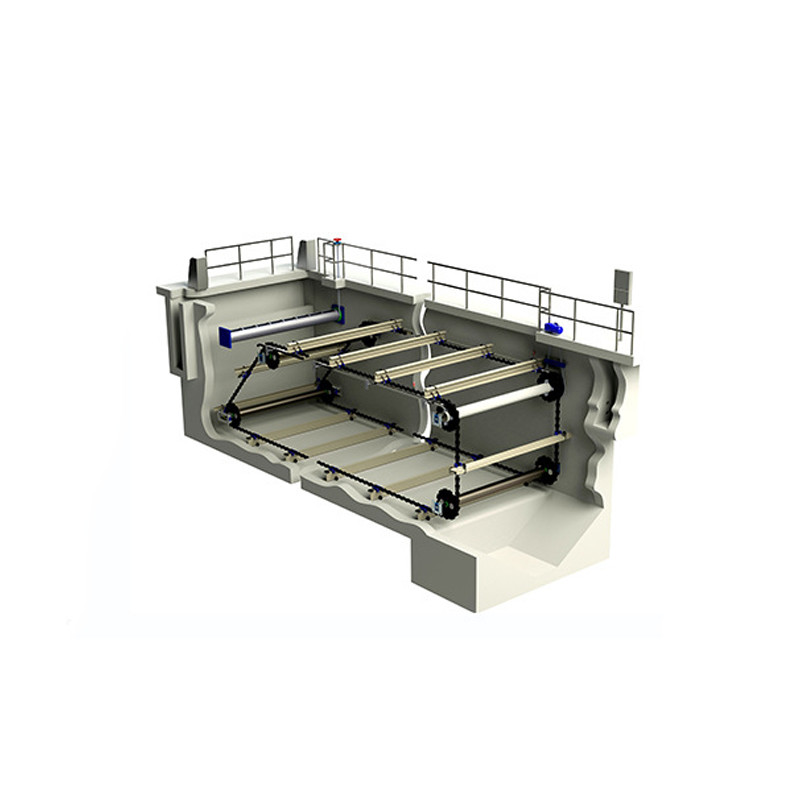

La desnatadora de la placa de cadena, el raspador de la arena, el raspador del fango y la desnatadora de la escoria se componen principalmente del dispositivo de la impulsión de la desaceleración fijado en la tierra, la cadena de la tracción con el sistema del raspador en la piscina, los pares del piñón impulsor, el dispositivo tensor y el dispositivo de protección de la seguridad.
Principio de funcionamiento

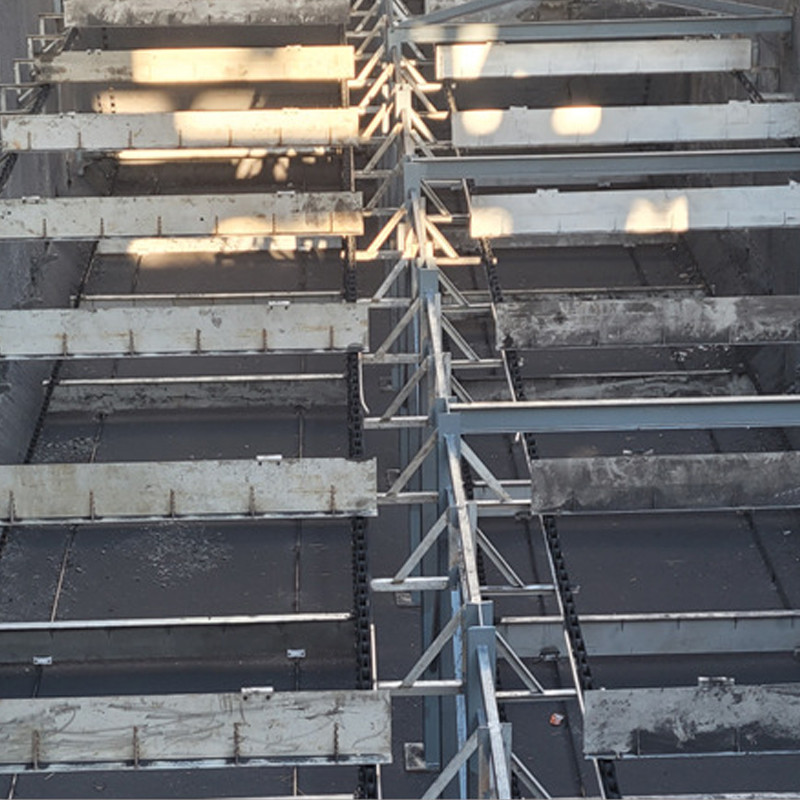

El dispositivo de desaceleración de la impulsión del tipo raspador de la placa de cadena del fango transmite el poder a la cadena de la fricción con los pares de la rueda de cadena de conducir el raspador para girar direccional y continuamente a lo largo de los carriles de guía superiores y más bajos de la piscina. Durante la operación, el raspador raspa la arena en el piso de la piscina y el barro de aceite en la superficie de la piscina colector del barro y al tubo de descarga de la escoria para descargarlos de la piscina.
Características del equipo
1. La cadena especial se utiliza para la transmisión confiable.
2. el transporte impermeable se adopta, con vida de servicio larga.
3. La estructura es razonable y la operación es estable.
El raspar de 4 arenas es completo y eficiente.
5. La velocidad móvil del raspador es moderada, que tiene poco disturbio a las aguas residuales y es conducente a la sedimentación de sólidos suspendidos.

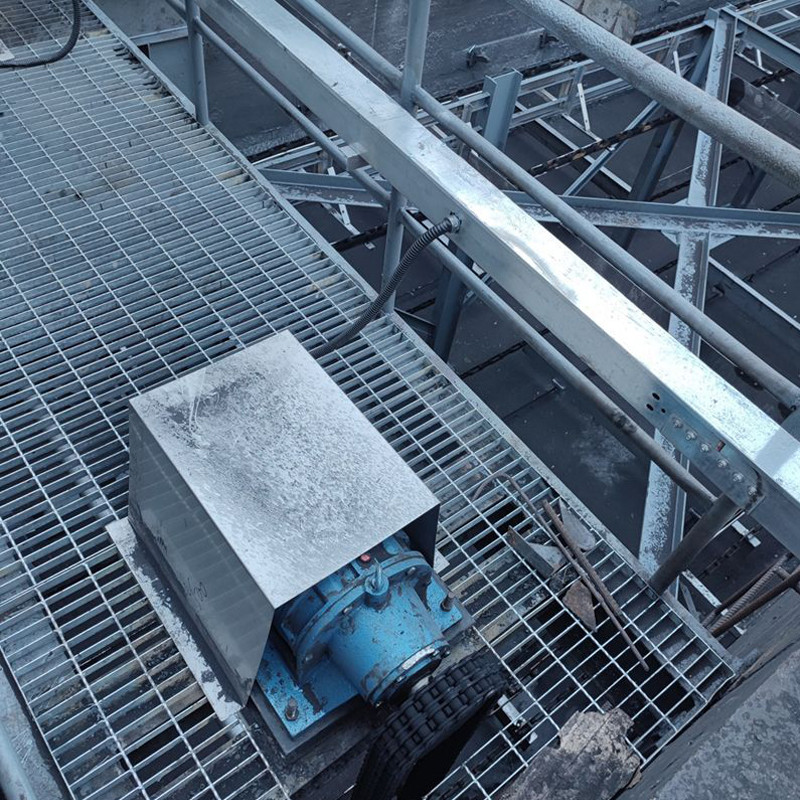

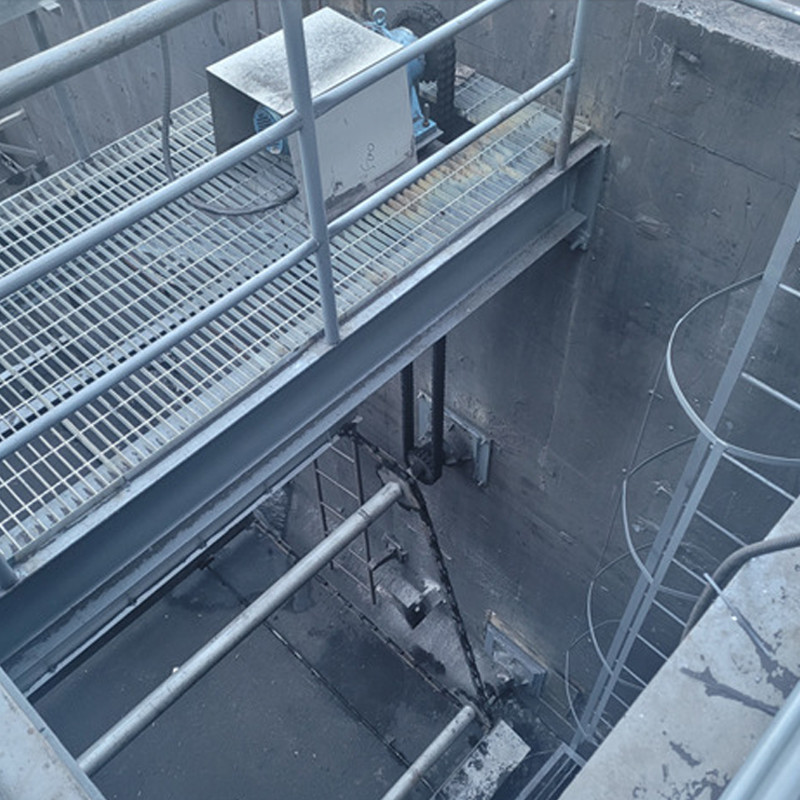

6. El raspador hace el movimiento rotatorio continuo en la piscina sin la inversión. El dispositivo de la impulsión está situado en la plataforma en el top de la piscina, así que la distribución y el mantenimiento de poder son muy simples
7. Puede también ser utilizado como desnatadora de la escoria sin mecanismo adicional.
Parámetro
| Number modelo/parámetros | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diámetro de la piscina Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profundidad profunda de la piscina H (m) | 3.5~4.5 (según las exigencias del consumidor) | |||||||||
| Profundidad de agua del lado de la piscina H2 (m) | 3.0~4.0 (según las exigencias del consumidor) | |||||||||
| Alrededor de la línea velocidad v (m/min) | 2.0~3.0 | |||||||||
| Dimensiones de la rueda que caminan (milímetros) | Φ400x120 | Φ120x450 | ||||||||
| poder del motor N (kilovatios) | 0,37 | 0,55 | 0,75 | |||||||
| tamaño de la instalación (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Según las exigencias del consumidor | |||||||||
| H3 | Según las exigencias del consumidor | |||||||||
| L | Según las exigencias del consumidor | |||||||||
| Alrededor de la presión P1 (KN) de la rueda | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical de la plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga de centro de la carga de centro P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
