Raspador de barro periférico de acero inoxidable de la impulsión del tanque de sedimentación del raspador del fango de la impulsión de centro

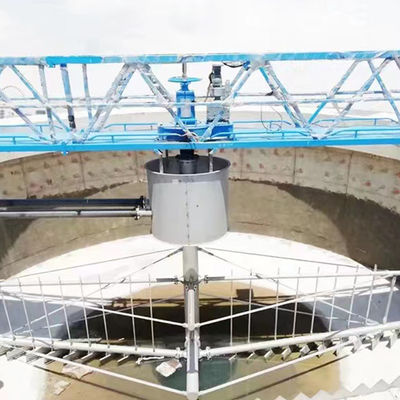

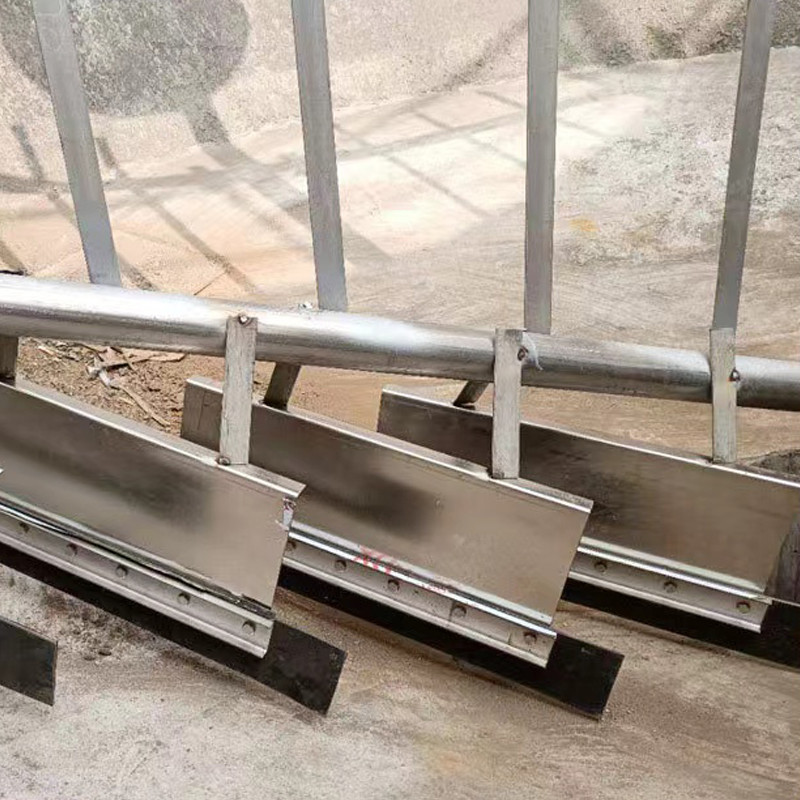

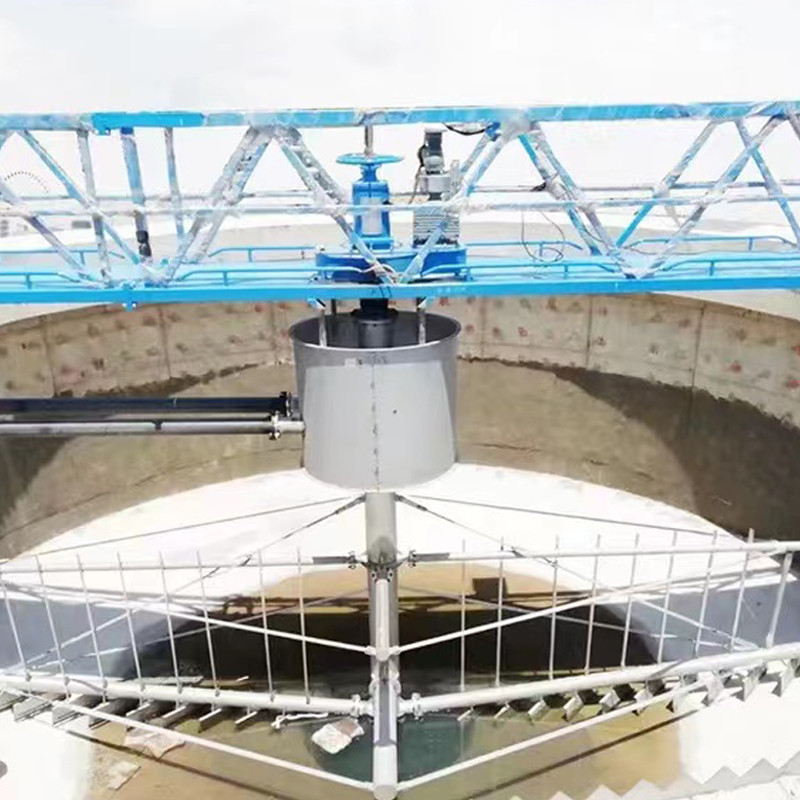

La carga de los actos centrales del raspador del fango de la impulsión en el centro del puente de trabajo. El mecanismo de arrastre central conduce el dispositivo que raspa y de recogida a girar. El raspador direccional raspa el barro en la parte inferior del tanque de sedimentación en colector central del fango y lo descarga del tanque del barro por la presión hidrostática. Esta máquina se utiliza para el tanque de sedimentación del flujo de la amplitud con diámetro bajo.
Principio de funcionamiento
Las corrientes crudas radialmente al tanque del desbordamiento alrededor de la piscina después de ser distribuida por el cilindro central de la distribución de agua. Con la disminución del flujo, los sólidos suspendidos del cuerpo del agua se separan y se establecen en la parte inferior de la piscina. El barro es raspado al tanque central de la colección del barro por el raspador a través de la impulsión de la desaceleración y a la transmisión de los componentes suspendidos, y descargado de la piscina por la fuerza o la bomba hidrostática.
Características de producto
1. Estructura simple, mantenimiento conveniente y gestión;
2. operación estable de la operación, segura y confiable;
3. El efecto de la colección del barro es bueno, y el contenido en agua del barro descargado es bajo.
Parámetros del producto
|
Parámetro/modelo WidthΦ de la piscina (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profundidad profunda de la piscina H (m) | 3.5~4.5 (según las exigencias del consumidor) | |||||||||
| Profundidad de agua del lado de la piscina H2 (m) | 3.0~4.0 (según las exigencias del consumidor) | |||||||||
| Alrededor de la línea velocidad V (m/min) | 1.8~2.2 | |||||||||
| Dimensiones de la rueda que caminan (milímetros) | 400x120 | 420x150 | ||||||||
| Poder del motor N (kilovatios) | 0,37 | 0,55 | 0,75 | |||||||
| Tamaño de la instalación (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Según las exigencias del consumidor | |||||||||
| H3 | Según las exigencias del consumidor | |||||||||
| L | Según las exigencias del consumidor | |||||||||
| Alrededor de la presión P1 (KN) de la rueda | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical de la plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga de centro de la carga de centro P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
