raspador no-metálico rectangular de la escoria de la placa de cadena del fabricante del raspador de barro del tanque de sedimentación del barro

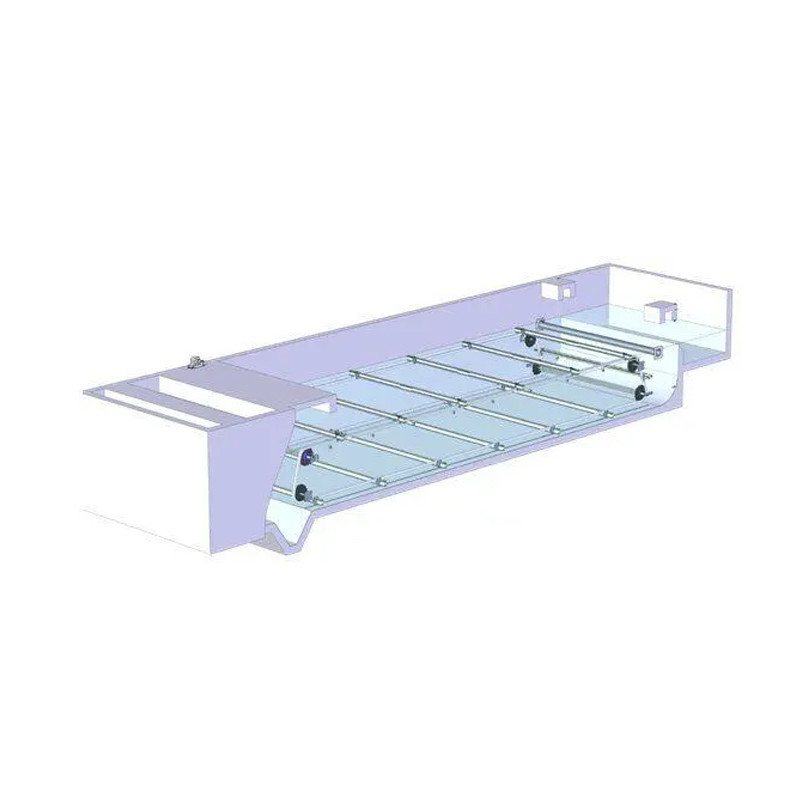

El raspador de cadena es una clase de equipo desilting suspendido, que es conveniente para el retiro del barro del tanque de sedimentación primario redondo, del tanque de sedimentación secundario y del tanque de la concentración en el proyecto del tratamiento de aguas. El tanque de sedimentación está de estructura concreta o de acero, la parte inferior del tanque es levemente cónica, y el centro de la parte inferior del tanque es el cubo de la descarga del barro conectado con el tubo de descarga del barro. El puente de trabajo está de estructura concreta o de acero. Este equipo no incluye el cuerpo de la piscina y el puente de trabajo. El usuario puede solucionarlo solo. Nuestra fábrica puede diseñar y fabricar el cuerpo de la piscina de la estructura de acero y el puente de trabajo para el usuario. El raspador se compone del bastidor del rastrillo, dispositivo vertical de la impulsión de eje y sobre el dispositivo de seguridad del esfuerzo de torsión.
Principio de funcionamiento
El raspador de la espuma desnata la superficie líquida del centro de la piscina a la periferia de la piscina y recoge la espuma en el área del raspador de la bisagra que el motor principal se mueve al cubo que desnata alrededor de la piscina, los rascados al cubo que desnata a través de la bisagra del rastrillo que raspa, y las descargas al exterior de la piscina.
Parámetro
| Number modelo/parámetros | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diámetro de la piscina Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profundidad profunda de la piscina H (m) | 3.5~4.5 (según las exigencias del consumidor) | |||||||||
| Profundidad de agua del lado de la piscina H2 (m) | 3.0~4.0 (según las exigencias del consumidor) | |||||||||
| Alrededor de la línea velocidad v (m/min) | 2.0~3.0 | |||||||||
| Dimensiones de la rueda que caminan (milímetros) | Φ400x120 | Φ120x450 | ||||||||
| poder del motor N (kilovatios) | 0,37 | 0,55 | 0,75 | |||||||
| tamaño de la instalación (milímetros) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Según las exigencias del consumidor | |||||||||
| H3 | Según las exigencias del consumidor | |||||||||
| L | Según las exigencias del consumidor | |||||||||
| Alrededor de la presión P1 (KN) de la rueda | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Carga vertical de la plataforma central P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Carga de centro de la carga de centro P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
